Série 49 - Manuel d'instructions - 49.400-49.452

Table des matières

1. Recommandations générales

2. Consignes de sécurité de base

3. Opérateurs qualifiés

4. Sécurité

5. Stockage

6. Transport et manutention

7. Schéma d'installation

8. Principe de fonctionnement

9. Installation

10. Fonctionnement

11. Fonctionnement normal

12. Instructions du contrôleur

13. Système de sécurité

14. Maintenance préventive

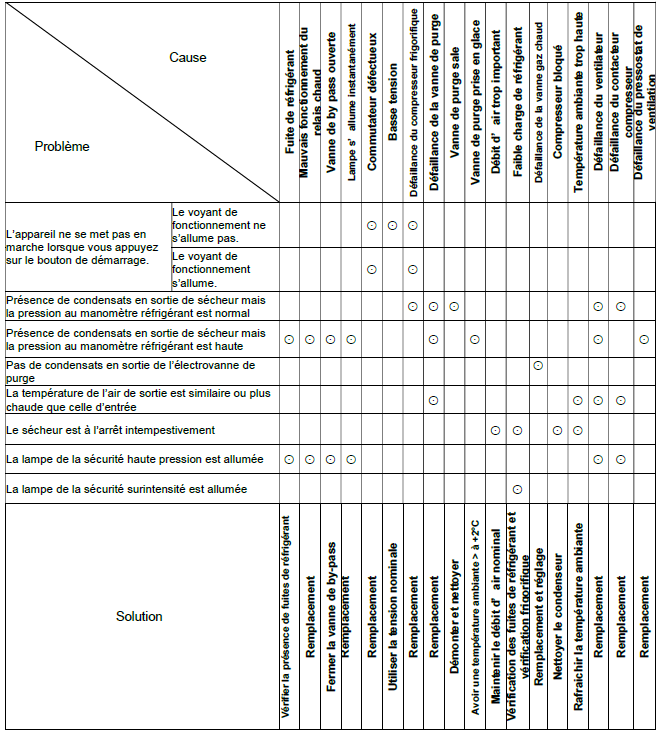

15. Anomalies

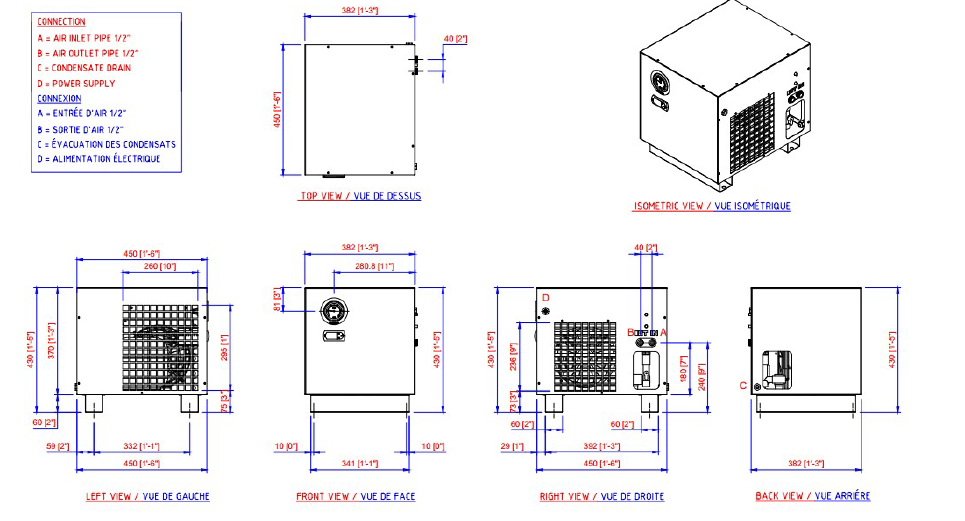

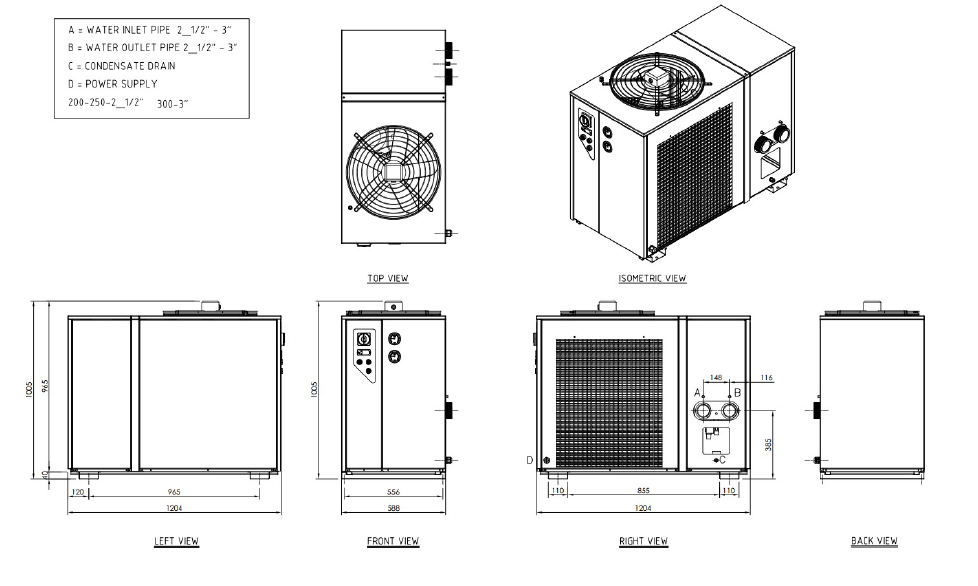

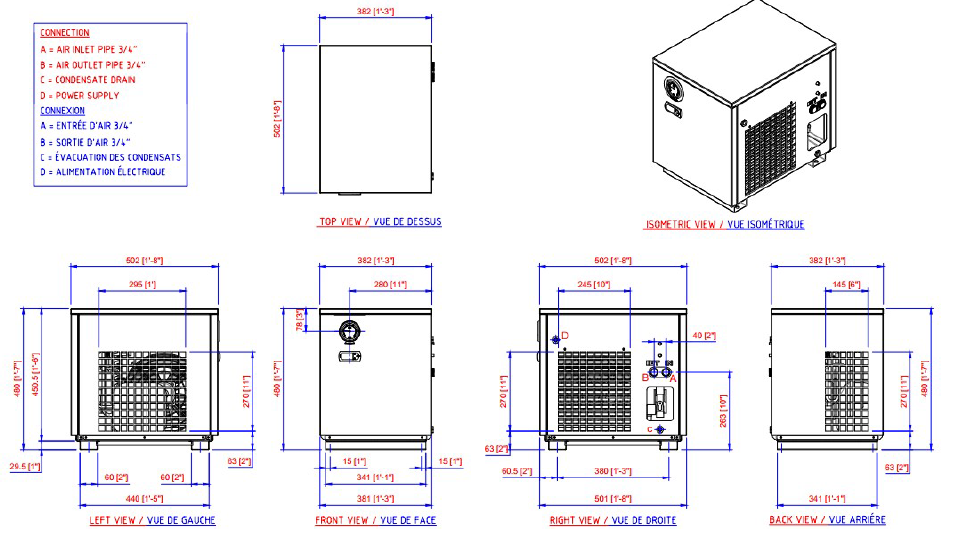

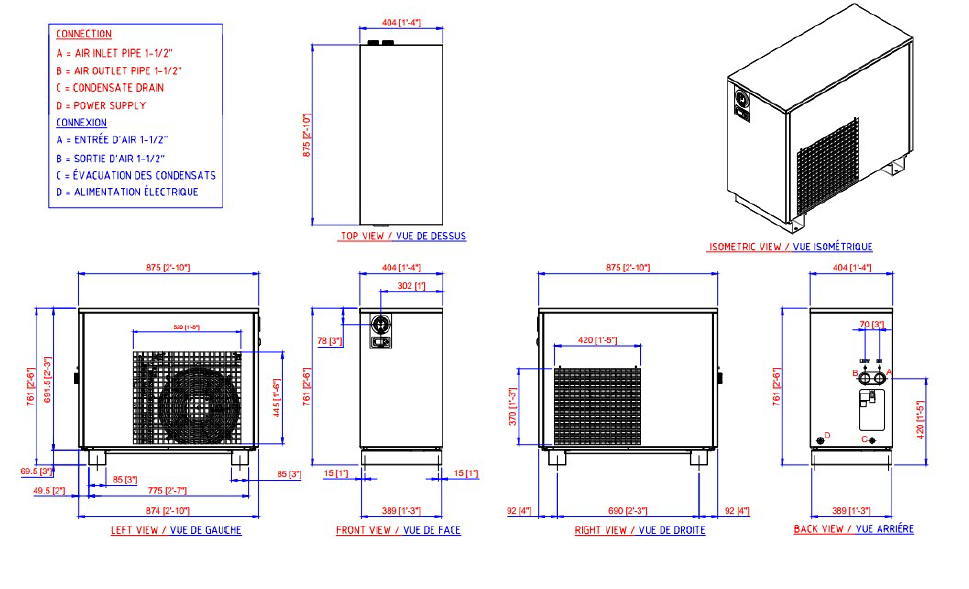

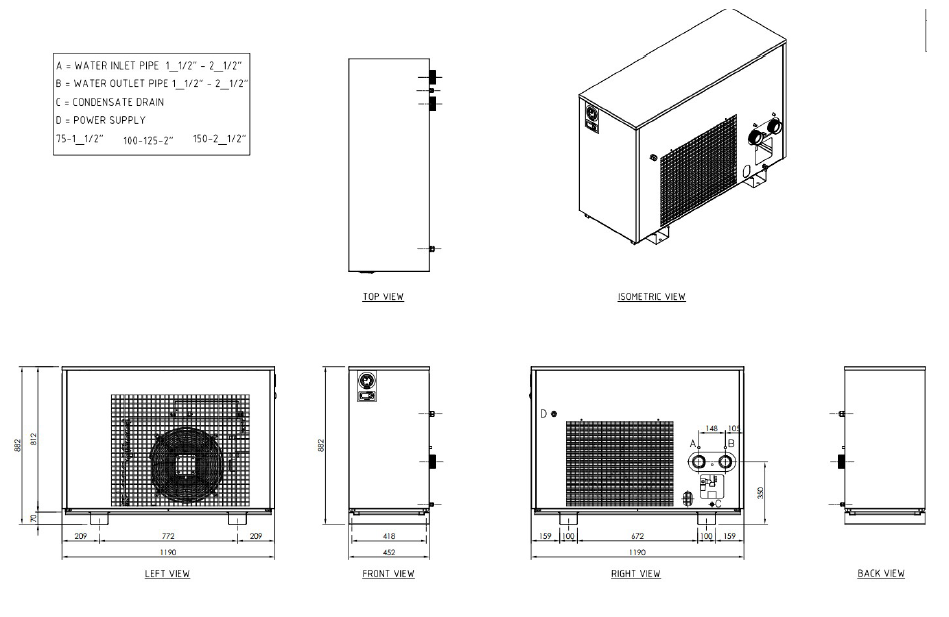

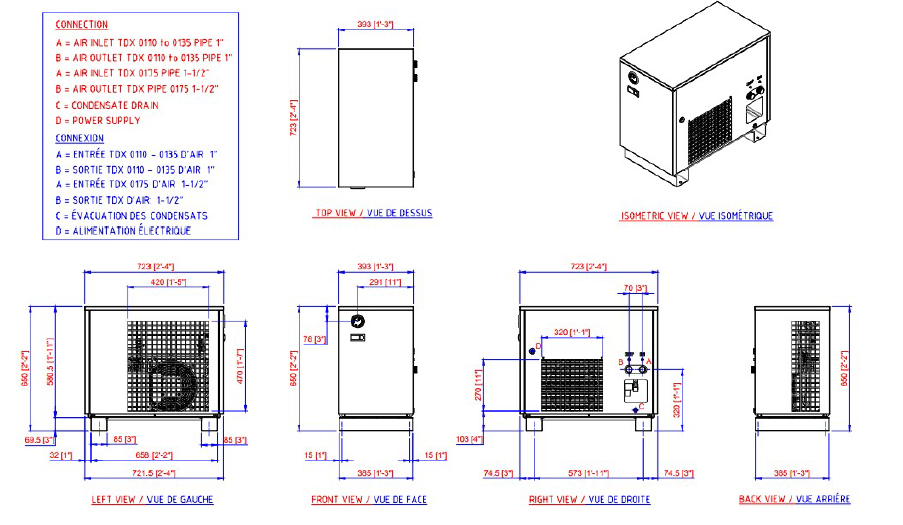

16. Plans dimensionnels

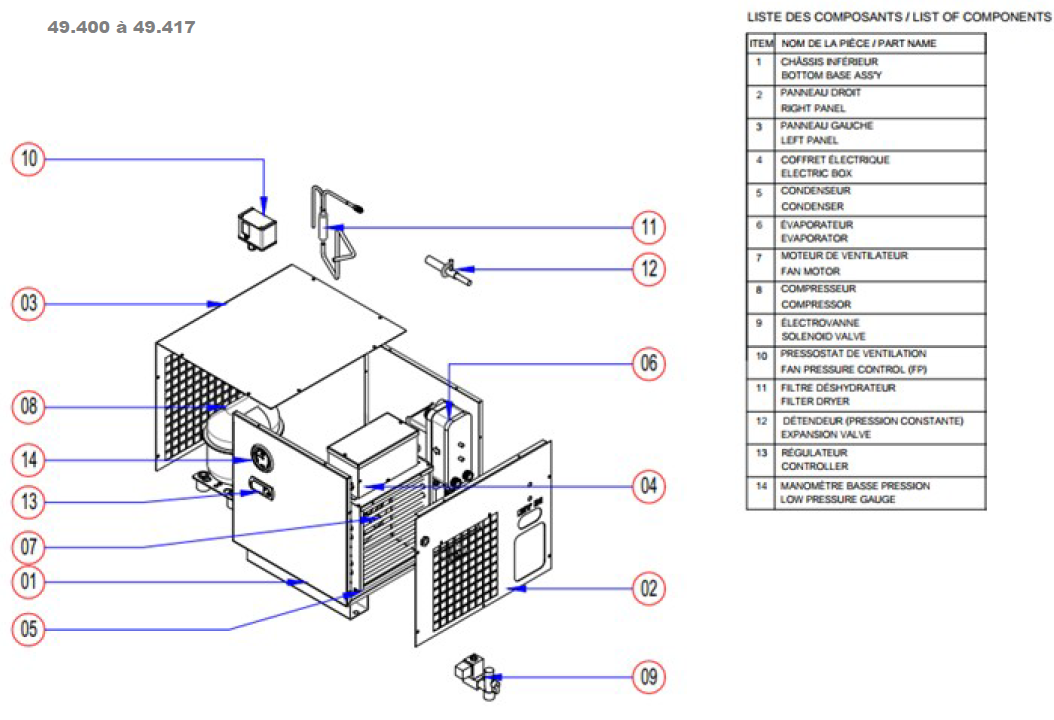

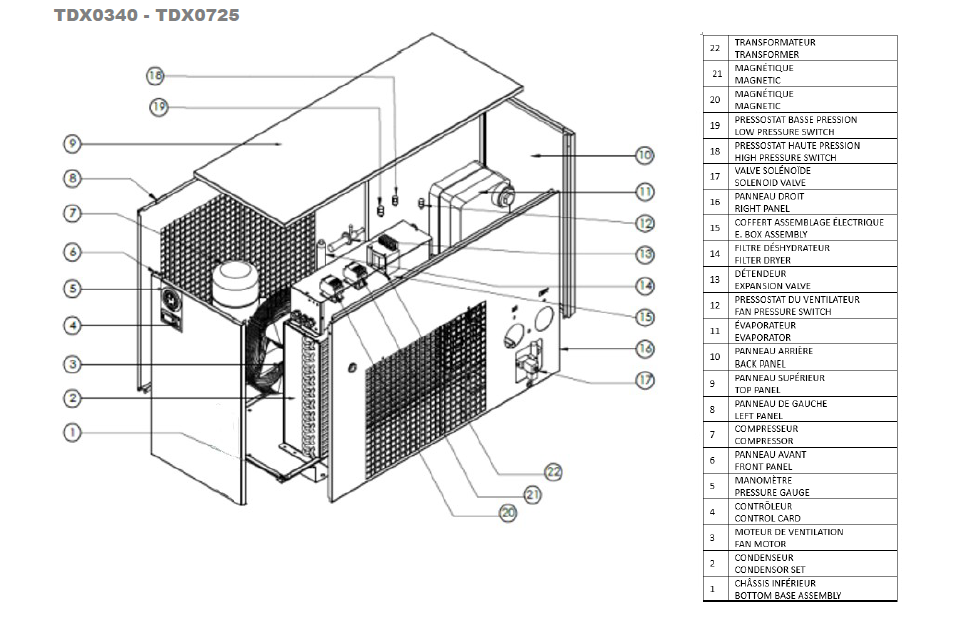

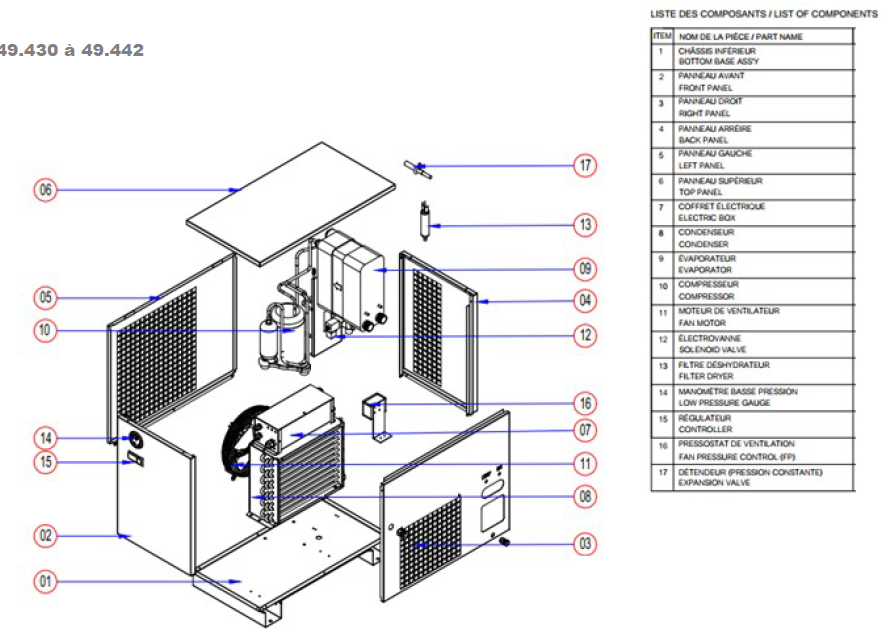

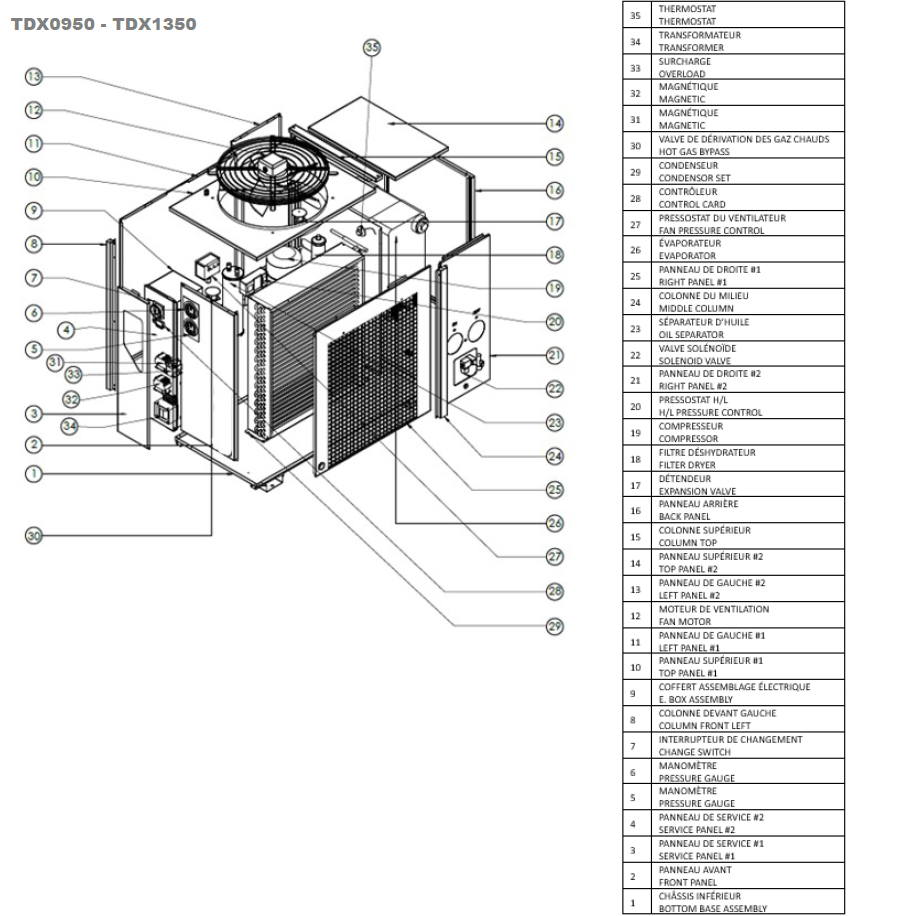

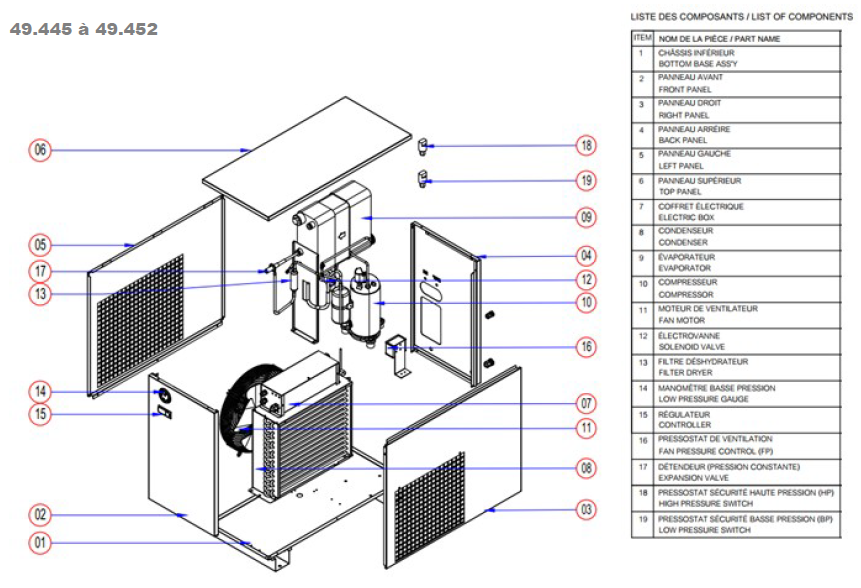

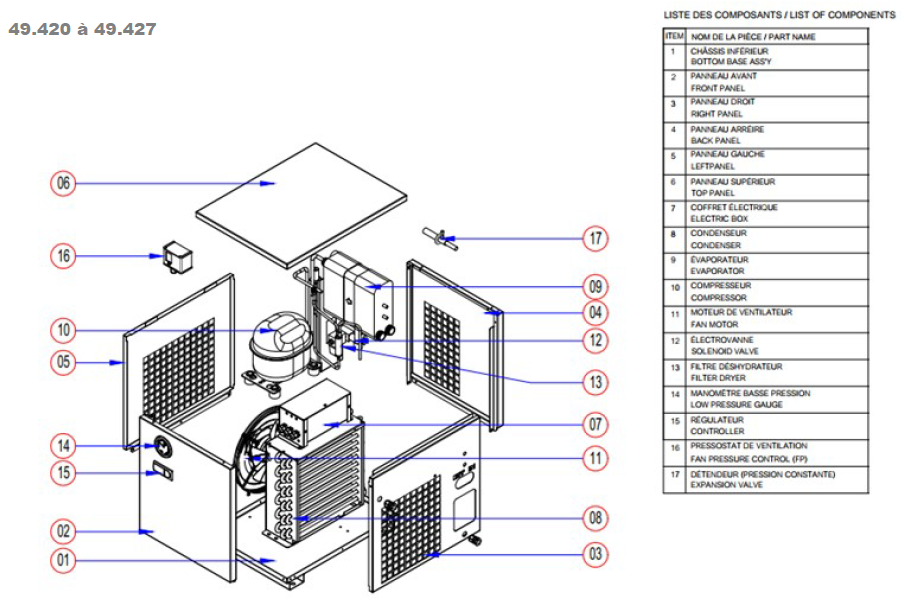

17. Vues éclatées

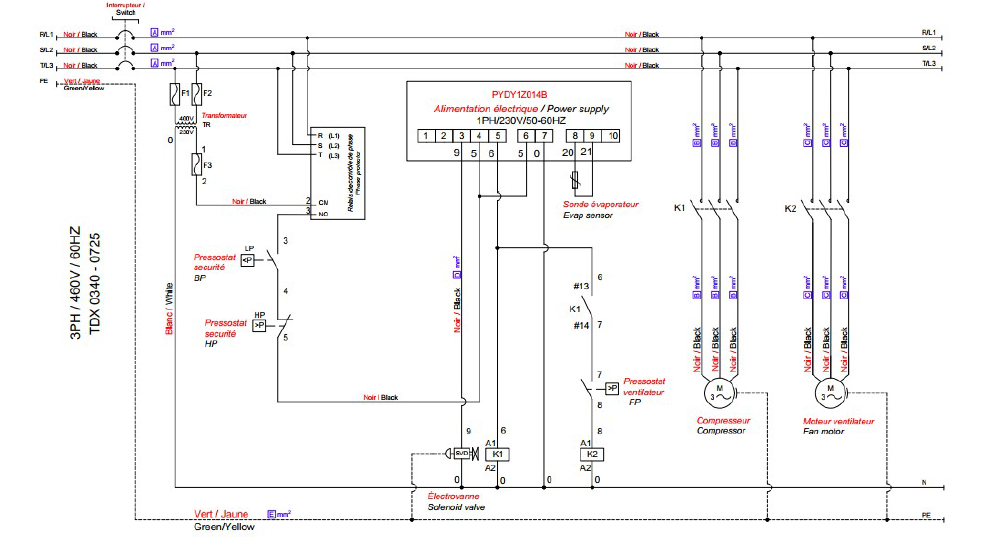

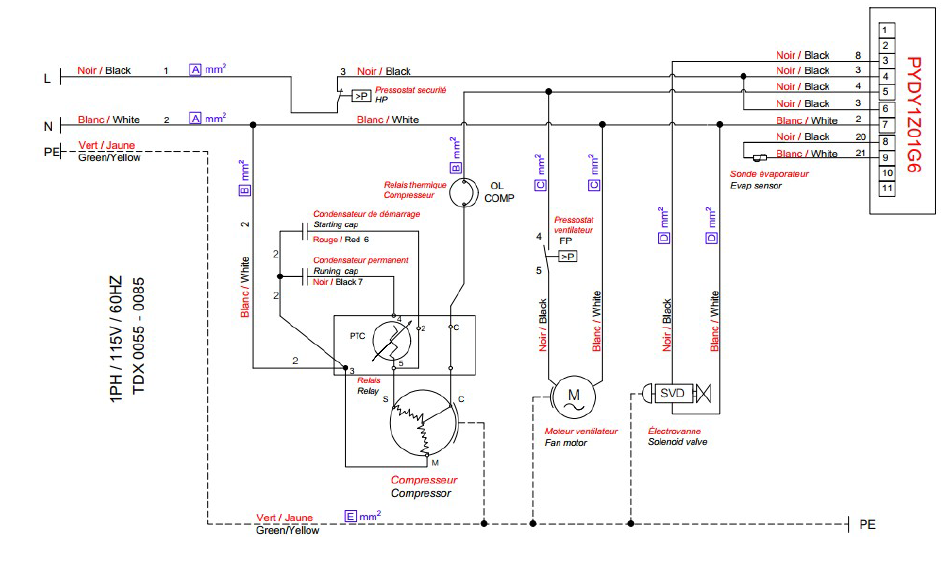

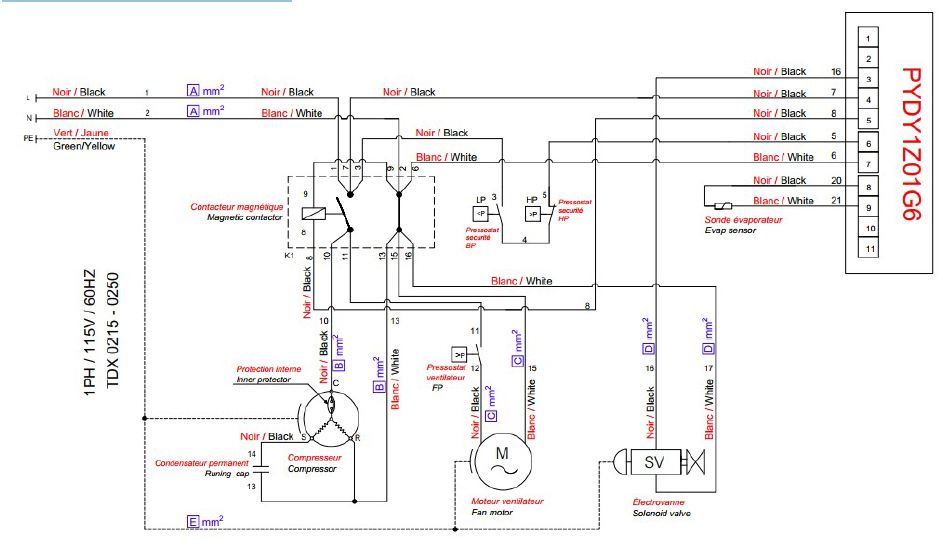

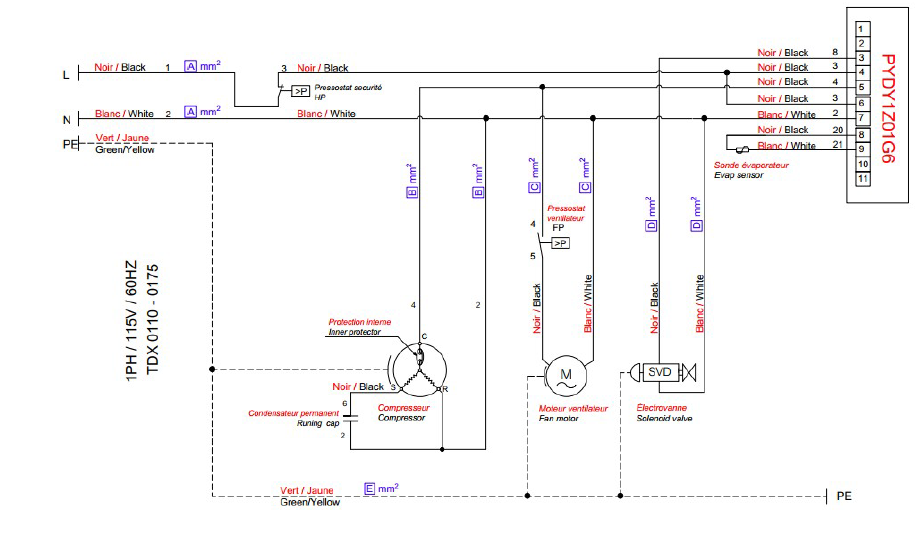

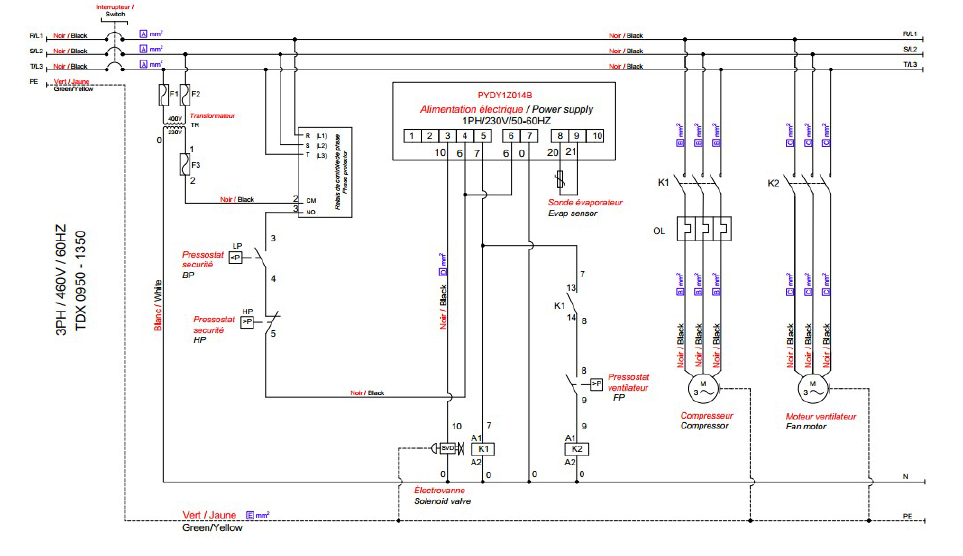

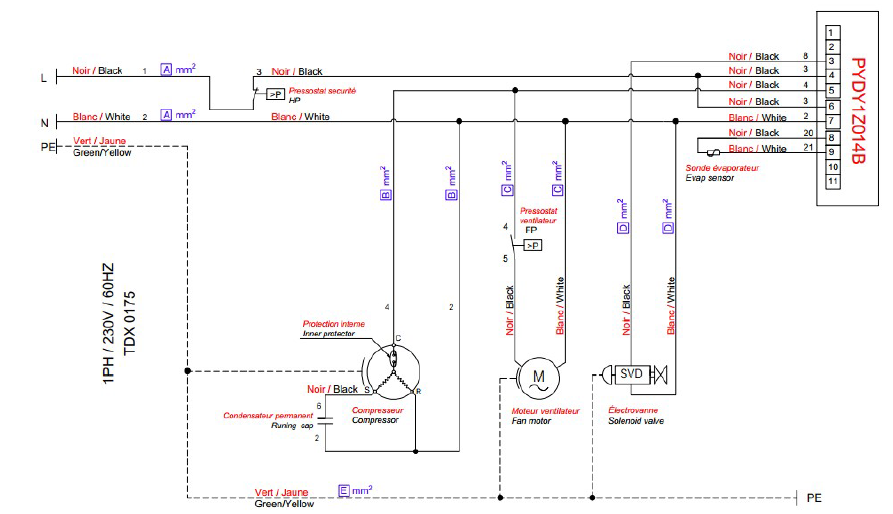

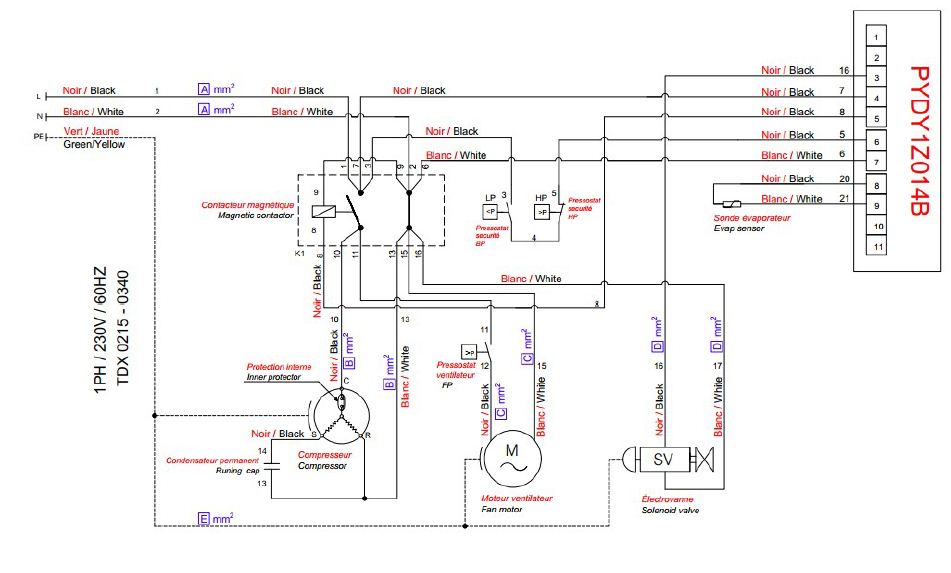

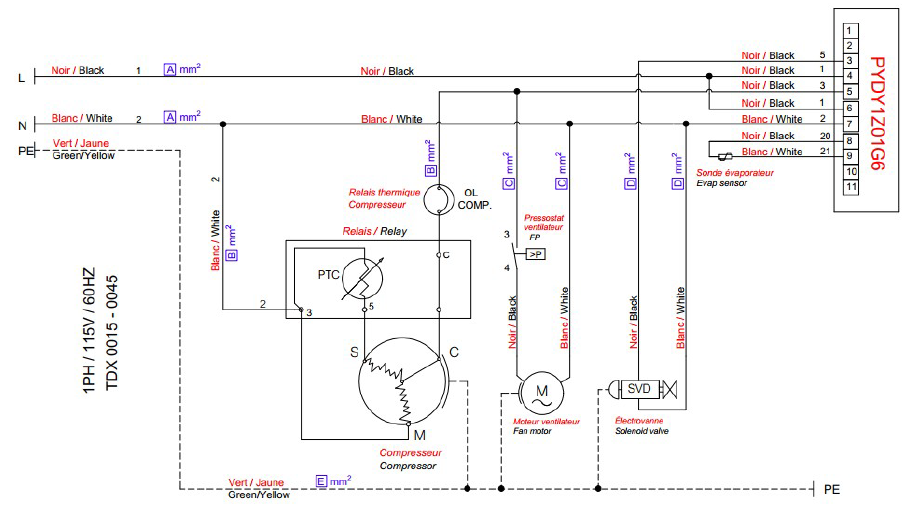

18. schémas électriques

19. synthèse de la gamme

20. Fiche de données de sécurité pour le gaz réfrigérant



Généralités

Ce manuel est destiné à tous ceux qui utilisent ou qui interviennent sur le Sécheur d'air par réfrigération, notamment les
opérateurs.
Le sécheur d’air par réfrigération et ce manuel sont protégés par des droits d’auteur. Toute reproduction de ces matériels
fera l'objet de poursuites judiciaires.
Tous droits réservés par Toprings LTEE, en particulier les droits de reproduction et de distribution, ainsi que de traduction,
y compris ceux relatifs aux plaintes pour violation des droits d’auteur. Il est absolument interdit de reproduire ou de traiter,
dupliquer ou diffuser partiellement le présent document au moyen de supports électroniques et mécaniques sans
l'autorisation préalable écrit de Toprings LTEE. Le présent document peut présenter des erreurs et est susceptible de faire
l'objet de modifications des caractéristiques techniques.

Code d'identification détaillé des machines

CODE PRODUIT : 49.400 À 49.452

TDX XXXX - AA - XXXX Z
Nom de la gamme  Numéro du modèle  Version et évolution Incrémentation et année de fabrication



Garantie

L’unité décrite dans le présent manuel est soumise à la garantie ci-après, considérée comme automatiquement acceptée et signée par le client à la date de passation de la commande à Toprings LTEE. Le fournisseur garantit la bonne exécution et la bonne qualité du matériel fourni, et s’engage au cours de la période de garantie spécifiée ci-dessous à réparer ou remplacer, selon son appréciation et dans les meilleurs délais possibles, les pièces qui s’avèrent après examen défectueuses en raison d’un défaut de matière, d’un vice de construction ou de fabrication, les rendant inadaptées à l’utilisation pour laquelle elles sont conçues. Ceci sous réserve d’absence de négligence de l’acheteur, de détérioration causée par l’usure normale, de négligence ou de mauvaise utilisation de la part de l’utilisateur, de dommages causés par des tiers, de cas de force majeure ou dans tous les cas de dommages provenant d’autres causes non imputables à des défauts dans la qualité de la réalisation.

Le fournisseur ne sera en aucun tenu de rembourser les dommages directs ou indirects de quelque nature que ce soit ou dues à une quelconque raison. La garantie sera annulée automatiquement si les unités sur lesquelles porte la réclamation ont été réparées ou modifiées d’une quelconque façon. La garantie et ses conditions précisées ci-dessus sont soumises à l’obligation pour l’acheteur du règlement effectif du matériel et du respect des engagements contractuels. Aucun employé, représentant du service commercial ou Centre de Service Après-vente de Toprings LTEE, ni aucune autre personne n’est autorisée à accorder une dérogation à la garantie et aux conditions susmentionnées.

Pour de plus amples informations, voir les conditions générales du contrat signé à la date de l’achat, qui constituent les seules conditions valides.



Recommandations générales

Symbole_Avertissement_Instructions_s49  Avant de démarrer les unités, lisez attentivement le contenu de ce manuel

Symbole_Avertissement_Instructions_s49 Le présent manuel de service et d’entretien décrit la conception, le fonctionnement et les instructions d’utilisation et d’entretien des unités commercialisées par Toprings LTEE.

Symbole_Avertissement_Instructions_s49 Toprings LTEE est dégagée de toute responsabilité pour les dommages résultant du non-respect des instructions du présent manuel.

Symbole_Avertissement_Instructions_s49 En cas de moindre doute ou de précisions à apporter, Toprings LTEE nos techniciens qualifiés sont disponibles pour fournir toutes les informations nécessaires.

Symbole_Avertissement_Instructions_s49 Afin de faciliter l’identification des unités, il est important de toujours préciser les caractéristiques techniques imprimées sur l’étiquette apposée à l’extérieur des unités, notamment le numéro de série.

Symbole_Avertissement_Instructions_s49 L’unité ne doit pas fonctionner dans d’autres conditions que les conditions prescrites, même pendant une courte période.

Symbole_Avertissement_Instructions_s49Une pièce qui ne garantit pas la sécurité ne doit pas être intégrée à l'unité.



Consignes de sécurité de base

Symbole_Avertissement_Instructions_s49 L’unité doit être équipée d’un bouton d’arrêt d’urgence par l’installateur. Celui-ci doit vérifier si cela été effectué avant de démarrer l’unité.

Symbole_Avertissement_Instructions_s49 L’unité est équipée de carters de protection des composants. Si l’unité est installée à l’extérieur, un auvent doit être prévu pour la protéger de la neige, qui pourrait constituer un risque au cours du fonctionnement de l’unité en cas de gel des pales de ventilateur.

Symbole_Avertissement_Instructions_s49 Remplacer toutes les conduites d’alimentation des différentes sources d’énergie, détériorées ou manquantes

Symbole_Avertissement_Instructions_s49 Le réfrigérant utilisé pour l’ensemble de la gamme est le R513A. Il n’est pas nocif s’il n’est pas inhalé. Il ne constitue un danger que s’il sature l’environnement. Certains fluides sont inflammables dans certaines conditions. Voir les spécifications de chaque fluide sur la fiche technique de sécurité en fin de manuel.

Symbole_Avertissement_Instructions_s49 Le port de gants de protection est obligatoire lors la manipulation du lubrifiant du compresseur. Le lubrifiant ne doit pas être avalé.

Symbole_Avertissement_Instructions_s49 Pour toutes les interventions relatives à l’installation, la mise en service, l’équipement, l’utilisation, les modifications des conditions d’utilisation et les méthodes, l’entretien courant, l’inspection et l’entretien périodique, respecter les procédures indiquées dans les chapitres correspondants de ce manuel. Le manuel doit rester à portée de mains pour s’y référer rapidement.

Symbole_Avertissement_Instructions_s49 L’unité doit être utilisée dans les conditions prévues dans le présent manuel de service et d’entretien.

Certaines recommandations sont données ci-après à l’intention de l’UTILISATEUR, qui doit éviter des conditions d’utilisation anormales. Toute autre condition d’utilisation que celles expressément décrites dans ce manuel doit être évitée.

Symbole_Avertissement_Instructions_s49 Ne pas monter sur l’unité.

Symbole_Avertissement_Instructions_s49 Faire fonctionner l’unité une fois correctement installée dans la position recommandée.

Symbole_Avertissement_Instructions_s49 Faire fonctionner l’unité une fois correctement installée dans la position recommandée.

Symbole_Avertissement_Instructions_s49 Ne pas démarrer l’unité sans les panneaux de protection correctement montés.

Symbole_Avertissement_Instructions_s49 Ne pas retirer les protections lorsque l’unité fonctionne.

Symbole_Avertissement_Instructions_s49 Ne pas retirer les protections lorsque l’unité est sous tension.

Symbole_Avertissement_Instructions_s49 Ne pas nettoyer l’unité lorsqu’elle est en fonctionnement.

Symbole_Avertissement_Instructions_s49 Ne pas installer l’unité dans des lieux contenant des matières corrosives ou explosives.

Symbole_Avertissement_Instructions_s49 Ne pas déconnecter ou retirer des pièces ou des dispositifs de sécurité.

Symbole_Avertissement_Instructions_s49 Il est interdit d’utiliser l’unité dans d’autres conditions que celles stipulées dans le présent manuel.

Toprings LTEE décline toute responsabilité pour les éventuels dommages causés soit directement, soit indirectement par des personnes ou des éléments à la suite du non-respect des présentes instructions.

Tout montage/démontage effectué par l’UTILISATEUR, non prévu dans le présent manuel ou non autorisé par “Toprings LTEE”, sera considéré comme une manœuvre abusive, nuisant de ce fait aux fonctions de sécurité, et entraînera l’annulation de la garantie.

Opérateurs qualifiés

Seuls les professionnels spécifiés ci-après sont autorisés à faire fonctionner l’unité après avoir reçu toutes les instructions nécessaires contenues dans ce manuel :

Électricien maintenance spécialisé

L’électricien doit avoir une connaissance générale des appareillages électriques ainsi qu’une expérience spécifique des armoires de commande et des composants électriques des groupes refroidisseurs ou des équipements similaires du secteur de la climatisation. L’électricien n’est autorisé à assurer que les opérations spécifiques indiquées dans le présent manuel, en suivant scrupuleusement les instructions qui s’y rattachent.

Technicien maintenance

Le technicien maintenance doit avoir une expérience générale de la mécanique et une expérience spécifique des groupes refroidisseurs ou des équipements similaires du secteur de la climatisation. Le technicien maintenance n’est autorisé à assurer que les opérations spécifiques indiquées dans le présent manuel, en suivant scrupuleusement les instructions qui s’y rattachent.

Technicien frigoriste

Le technicien frigoriste doit avoir un diplôme spécialisé obtenu dans un établissement technique pour des équipements ou des interventions similaires sous l’autorité du personnel compétent. Le technicien frigoriste n’est autorisé à assurer que les opérations spécifiques indiquées dans le présent manuel, en suivant scrupuleusement les instructions qui s’y rattachent.

Opérateur de transport

L’opérateur de transport ne peut exécuter que les opérations spécifiques indiquées dans le présent manuel, en suivant scrupuleusement les instructions qui s’y rattachent.

Personnel affecté à la mise en marche et à l’arrêt de l’unité

(Opérateur de base et opérateur mécanicien)
Après avoir pris connaissance des informations contenues dans ce manuel, l’opérateur de base sera autorisé à faire fonctionner l’unité manuellement au niveau des fonctions suivantes : mise en marche, arrêt, affichage des alarmes. Dans ce cas, cet opérateur ne peut exécuter que les opérations spécifiques indiquées dans le présent manuel, en suivant scrupuleusement les instructions qui s’y rattachent.

Responsable sécurité

Le responsable Sécurité est chargé de la protection et de la prévention des risques sur le lieu de travail, selon la Directive européenne 89/391/EEC (Sécurité sur le lieu
de travail) ou toute autre directive nationale/locale. Le Responsable Sécurité devra s’assurer que toutes les personnes faisant fonctionner l’unité ont reçu toutes les instructions nécessaires contenues dans ce manuel, notamment les opérations d’installation initiale et de mise en service.

Sécurité

Règles de sécurité essentielles

warning-Instructions-S49

Avertissement

Avant de faire fonctionner ou d'assurer la maintenance de cette machine, lisez attentivement le présent paragraphe et comprenez-en le contenu. La machine est raccordée à des circuits d'alimentation dangereux (électricité, circuit pneumatique, etc.) et doit être utilisée avec la plus grande précaution. Ce paragraphe explicite ce que l’on doit entendre en termes de sécurité avant de faire fonctionner ou d'effectuer la maintenance de la machine. Le non
respect de ces consignes de sécurité risque de provoquer des blessures ou un accident mortel, ou la panne de la machine, des produits (plaquettes) ou des installations, voire un grave sinistre.

Opérateur

  • L’utilisation ou la maintenance du sécheur nécessite de suivre au préalable le stage de formation portant sur le fonctionnement et la maintenance de l’appareil.

  • Utilisez et assurez la maintenance du sécheur avec l’accord du gestionnaire du système.

  • Il est très dangereux de laisser une personne ayant de faibles connaissances du système et une compréhension insuffisante du fonctionnement de la machine utiliser et assurer la maintenance de façon incorrecte et avec négligence.

Avant de faire fonctionner le sécheur

  • Quiconque utilise ou assure la maintenance du sécheur doit lire attentivement ce manuel et en comprendre le contenu. Portez tout particulièrement votre attention aux explications intitulées « Danger », « Avertissement » et « Précaution » et assimilez-les complètement. Suivez les instructions et évitez tout danger prévisible lorsque vous utilisez le sécheur ou que vous en assurez la maintenance.

  • Avant de faire fonctionner ou d’effectuer une opération de maintenance, lisez et comprenez les consignes de sécurité contenues dans ce manuel et les étiquettes de sécurité apposées sur l'appareil, et suivez les instructions. A défaut, vous risquez d’être blessé au visage ou d’être mortellement blessé, ou le sécheur, les produits (plaquettes) ou l'installation risquent de tomber en panne ou de provoquer un grave sinistre.

  • D'autres consignes de sécurité figurent dans d'autres paragraphes.

Étiquettes d'avertissement (Avertissement)

  • Les étiquettes de mise en garde sont très importantes. Ne les retirez pas volontairement.

  • Si elles sont souillées et deviennent illisibles, retirées par inadvertance ou perdues, collez des étiquettes neuves à leur emplacement d'origine.

Avertissement de danger

Lorsque vous utilisez ou que vous effectuez une opération de maintenance sur le sécheur, respectez les trois niveaux d’avertissement ci-après. Comprenez-en le
contenu et agissez en conséquence. Les messages d'avertissement figurent sur les étiquettes d’avertissement apposées sur le sécheur et figurant au paragraphe Consignes de sécurité du présent manuel.


Danger-S49-Instructions

Les messages de « danger » préviennent de dangers réels et indiquent les risques d’accident mortel ou de blessures graves pour l’opérateur qui n’observe pas strictement les consignes ou les instructions de sécurité pour éviter de tels dangers. Ils préviennent aussi des risques d'une fuite accidentelle de gaz ou d’incendie en cas de mauvaise manipulation.
Le contenu des messages est identique aux messages d’avertissement, mais signale un niveau de gravité supérieur. Les étiquettes de danger se présentent en général sur fond rouge.


warning-Instructions-S49

Les messages d’avertissement (« Warning ») préviennent de dangers réels et indiquent les risques de blessures graves ou d’accident mortel pour l’opérateur qui n’observe pas strictement les consignes ou les instructions de sécurité pour éviter de tels dangers.
Ils préviennent aussi des risques d'une fuite accidentelle de gaz ou d’incendie en cas de mauvaise manipulation. Les étiquettes d’avertissement se présentent en général sur fond orange.


Caution-S49-Instructions

Les messages de précaution (« Caution ! ») préviennent de dangers réels et indiquent les risques de blessures légères pour l’opérateur ou de détérioration du système, des produits (plaquettes) et des installations s'il n'observe pas strictement les consignes ou les instructions de sécurité pour éviter de tels dangers.
Les étiquettes d’avertissement se présentent en général sur fond jaune.


Entreposage

Entreposer à l’abri :

  • de l'ensoleillement direct, de la pluie, du vent et du sable
  • Température : minimum 0°C / Maximum +60°C
  • Humidité relative maximale : 90%

Transport et Manutention

Symbole_Avertissement_Instructions_s49 Le transporteur est toujours responsable des dommages en cours de transport causés aux produits qui lui ont été confiés. Avant de préparer l’unité pour son installation et sa mise en service, il faut donc effectuer un contrôle visuel complet afin de vérifier si les caisses d’emballage sont intactes et si l’unité ne présente aucune détérioration apparente, ni fuite d’huile ou de réfrigérant. Vérifier également si les unités correspondent à celles commandées.

Symbole_Avertissement_Instructions_s49 Toute détérioration ou toutes réclamations doivent être signalées à Toprings LTEE dans les plus brefs délais au 1-800-375-1828 ou info@topring.ca.

Symbole_Avertissement_Instructions_s49 En cas de détérioration d’un ou plusieurs composants, ne pas mettre en route l’unité et informer Toprings LTEE du problème au 1-800-375-1828 ou info@topring.ca, en convenant avec celle-ci des actions à mener.

Symbole_Avertissement_Instructions_s49 Retirer les emballages sur le lieu effectif d’installation.

Symbole_Avertissement_Instructions_s49 La manutention dans des locaux doit être assurée avec le plus grand soin, sans se servir des composants de l’unité comme point d'appui. Pour éviter toute détérioration, il faut  impérativement que les unités, pendant leur manutention, restent toujours dans la position prévue pour leur fonctionnement.

Symbole_Avertissement_Instructions_s49 Ne pas laisser des unités dans leur emballage dans des lieux exposés à un fort ensoleillement, car les températures ambiantes pourraient influer sur les valeurs de déclenchement des dispositifs de sécurité.

Symbole_Avertissement_Instructions_s49 Le circuit d’eau (cas particulier des versions à condenseur à eau) doit être complètement vidangé avant d’effectuer une quelconque manutention de l’unité.

Symbole_Avertissement_Instructions_s49 Le levage doit être assuré de préférence à l’aide d’un chariot élévateur. Utiliser une barre d’écartement si l’on utilise des courroies ou des élingues, en s’assurant que les arêtes extérieures des unités ou de la caisse d’emballage ne supportent aucune pression.

Lors de son transport, NE POSEZ PAS le sécheur au sol sur le côté afin d’éviter tout problème éventuel.

Exemple de levage à l'aide d'un chariot élévateur :

  • Insérer la protection pour la structure extérieure de l’unité, par exemple une feuille de carton ou de polystyrène (A).

  • S’assurer que les fourches du chariot dépassent au minimum de 100 mm (B) de l’unité.



S49-Instructions-levage

Exemple de levage à l'aide d'élingues :

  • Placer les élingues comme illustré ci-bas.
  • Placer les structures rigides sur les côtés supérieurs de l'unité de façon à éviter sa détérioration ( dans le seul cas où il existe un point sur laquelle la pression agit).
  • Serrer les élingues de façon progressive, en s'assurant de leur bon positionnement
  • Commencer à lever l'unité.
    S49-Instructions-levage-élingues

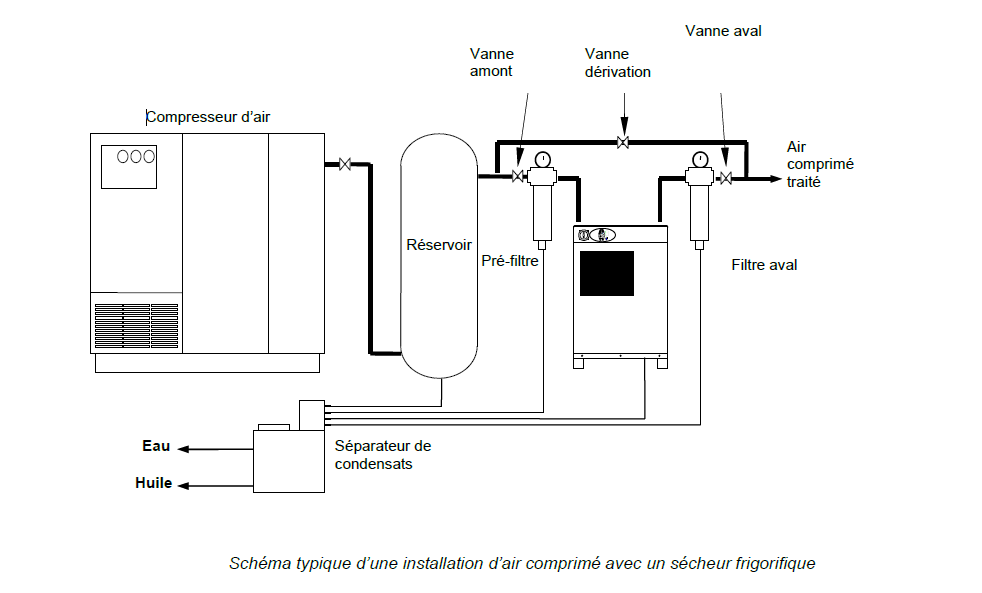

Schéma d'installation d'air comprimé

Symbole_Avertissement_Instructions_s49 Attention à ne pas trop serrer les connections vissées sur les entrées et sorties de l’évaporateur afin de ne pas endommager l’échangeur de chaleur des sécheurs 49.400 à 49.452.



Capture d’écran 2026-08-26 105058

Principe de fonctionnement du sécheur

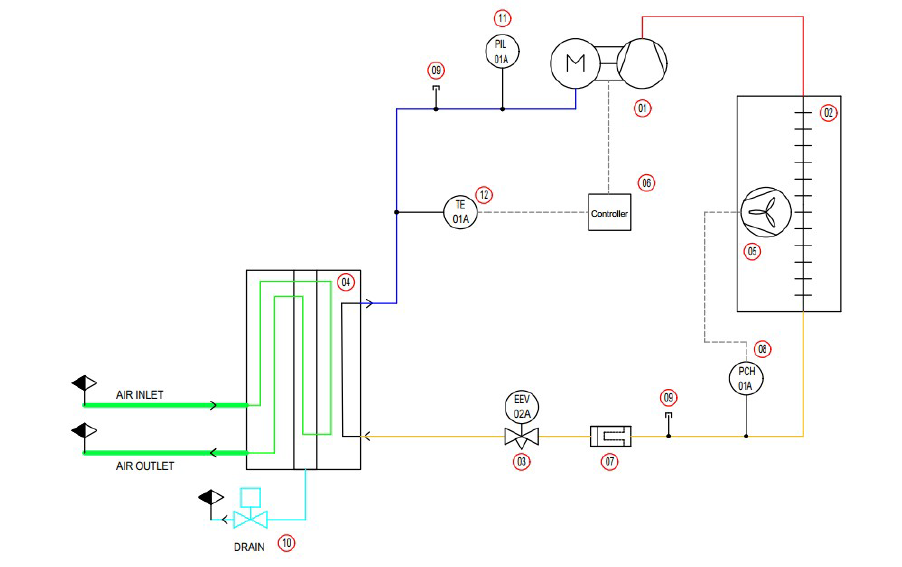

Schéma de principe

S49-instructions-schéma de principe

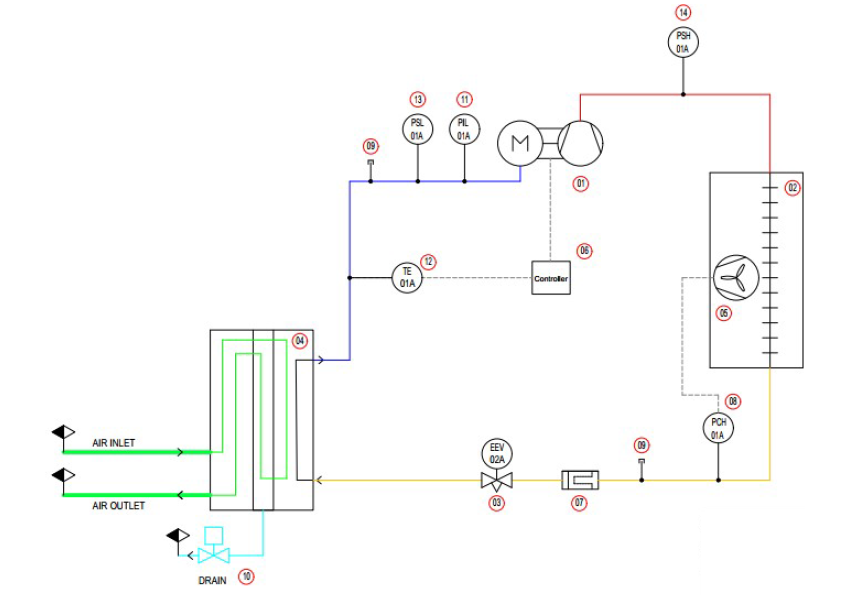

Modèles 49.400 à 49.442

S49-instructions-schéma-modèles-49.400à49.442

Modèles 49.445 à 49.452 (et TDX0340-0725)

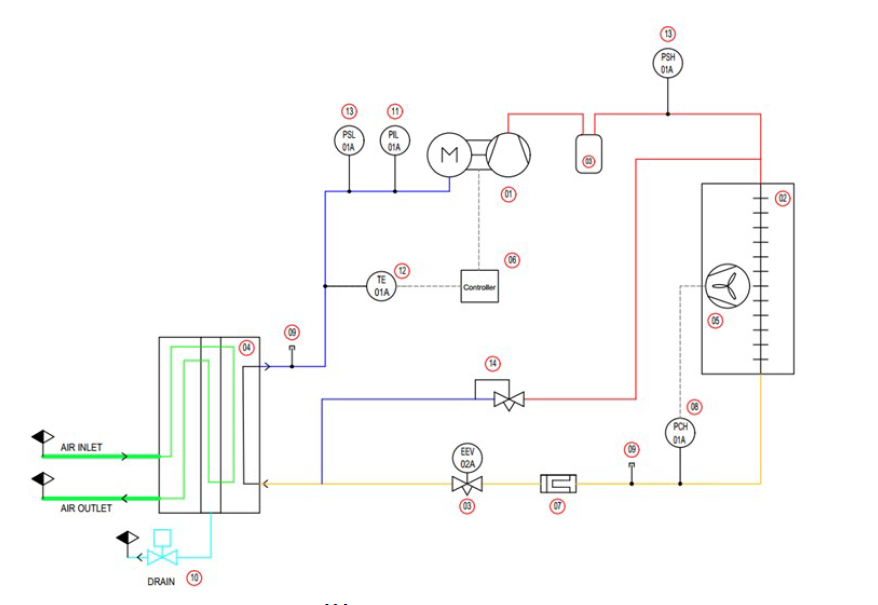

S49-instructions-schéma-modèles-TDX0950-1350

Modèles : TDX0950 - 1350

Principe de fonctionnement

  1. L'air comprimé, à haute température et à fort taux d'humidité (relative 100%), provenant du compresseur, pénètre dans le sécheur par un échangeur à plaques combiné circuit fréon/circuit air. Il est pré refroidi par l'air sortant, traité et plus froid. Il passe ensuite dans la seconde section de l'échangeur (air/fréon) pour être refroidi.

  2. L'air est refroidi pour atteindre une température de point de rosée sous pression de 3°C. Ce refroidissement est contrôlé par le circuit frigorifique. Au cours de cette phase, la vapeur saturée se transforme en eau condensée, évacuée ensuite via la purge intégrée à l'échangeur à plaques (purge automatique).
  3. Dans le cas des forts débits, à compter du TDX0950 une vanne à gaz chaud régule la température dans l'évaporateur, via un ajustement du volume de gaz réfrigérant et un contrôle du point de rosée constant. Cela évite un refroidissement excessif et maintient la température de refroidissement de l'air comprimé à un niveau constant.

Installation

Remarque : Ces instructions permettent d'assurer la longévité de service des matériels. Veuillez les lire attentivement et les suivre.

Emplacement du sécheur






S49-Instructions-Installation-image 1



 1) Placez le sécheur sur une surface à l’horizontale.
S49-Instructions-Installation-image 2



2) Le sécheur peut être atteint rapidement par la corrosion s’il se trouve placé sur une surface souillée d’acide ou d’alcali.
S49-Instructions-Installation-image 3



  3) Le lieu d’installation doit être dégagé et présenter un espace suffisant. Une circulation d’air bloquée réduit le taux de déshumidification et la durée de vie du sécheur. Prévoyez un dégagement de 1,5 m autour du sécheur pour assurer la bonne opération du sécheur.
S49-Instructions-Installation-image 4



4) Le lieu d’installation doit être parfaitement propre et sans vibrations.
※ En cas d'impossibilité, nettoyez le condenseur à intervalles réguliers à l'air comprimé. (1 fois par semaine ou toutes les 2 semaines) dans le cadre d’un modèle avec ventilo condenseur.
S49-Instructions-Installation-image 5



  5) La température ambiante du lieu d’installation doit être supérieure à +5°C pour éviter le gel du sécheur en hiver, et le lieu d'installation ne doit pas être exposé à l'exposition directe aux rayons du soleil. (Température ambiante : +5°C ~ +43°C).
※ Si le lieu d’installation est confiné, il faut prévoir une ventilation adaptée pour empêcher tout dysfonctionnement.
※ Dans le cas où la température ambiante en hiver serait inférieure à +5°C, il est nécessaire de contacter notre service technique/après-vente afin d’obtenir des renseignements par rapport à cette utilisation.
S49-Instructions-Installation-image 6



6) Le lieu d’installation doit être exempt de produits
inflammables.

Tuyauteries

Les conduites doivent être installées à l’aide d'un outillage standard et raccordées de façon à éviter toute fuite d'air au niveau des raccords. Tout dysfonctionnement et perte dans le circuit peuvent aussi être évités grâce à une installation bien ajustée compte tenu d'éventuels mouvements et desserrage des raccords pour différentes raisons.






S49-Instructions-Tuyauteries-image 1



 1) Les conduites doivent être montées conformément au sens de circulation de l'air comprimé après contrôle de l'admission et de la sortie du sécheur d’air. (Le montage des conduites dans le mauvais sens provoque un dysfonctionnement du sécheur d’air).
De même, dans le cas d’un modèle W, les raccordements en eau du condenseur doivent suivre les règles de l’art de la plomberie. Un filtre en Y doit être placé en amont du condenseur (passe entrante) afin de protéger l’échangeur à plaques des particules pouvant le boucher.
S49-Instructions-Tuyauteries-image 2



2) Les conduites ne doivent pas reposer directement sur le sécheur d’air, mais doivent reposer sur un support afin de les isoler de l’appareil.
S49-Instructions-Tuyauteries-image 3



  3) L’eau condensée arrivant de la sortie de purge doit être évacuée par l'intermédiaire d'un conduit indépendant.
S49-Instructions-tuyauteries-image 4



4) Le sécheur d’air doit être isolé des vibrations du compresseur d’air. Il faut maintenir une hauteur d'installation constante et éviter tout montage de conduites à la verticale.
S49-instructions-Tuyauteries-image 5



  5) L’installation d’un conduit de dérivation est recommandé afin de faciliter la réparation du sécheur d’air.
S49-Instructions-tuyauteries-image 6



6) Il est recommandé de faire fonctionner des conduits galvanisés/non corrosifs pour une meilleure résistance dans le temps.




Connexions électriques

  1. Connexions : Utiliser des conducteurs qui permettent la conduite du courant dans les conditions maximum (indications et recommandations sur les fiches techniques). Utiliser uniquement des câbles en conformité avec les normes UL and NEC (National Electric Code) et CEC (Canadian Electrical Code).
  2. Utiliser une protection appropriée afin d’éviter les excès de courant et les courts-circuits. Ces derniers doivent être installés avant la mise en place du sécheur.
  3. Les raccordements doivent être faits en fonction des normes en vigueur.
  4. Variation possible du courant +/- 5%
  5. Appuyez-vous sur les schémas électriques inclus dans ce manuel ou sur le service support de Toprings LTEE.



Fonctionnement

Essai de fonctionnement

Mettez en route le sécheur d’air après avoir effectué les contrôles suivants :
Contrôle des composants :

  1. Constatez-vous un problème sur le circuit d'air et le circuit électrique ?
  2. La vanne du circuit de dérivation est-elle fermée ?
  3. La vanne du circuit de purge est-elle ouverte ?
  4. La pression d'air comprimé est-elle suffisante ?
  5. Y a-t-il un différentiel entre la tension nominale admissible et le pouvoir de coupure des fusibles et du disjoncteur ?
  6. Dans le cas des modèles avec un condenseur à eau, alimentez le sécheur en eau.

Mode opératoire

Pour tous les modèles, la mise en marche du sécheur s’effectue au travers des boutons d’alimentation présents sur le contrôleur. Appuyez sur le bouton d’alimentation "ON" (appuyer longtemps sur le bouton du contrôleur en façade dans le cas des contrôleurs CAREL)

Pour tous les modèles de la gamme standard, nous recommandons de mettre en route le sécheur avant d’ouvrir les vannes d’entrée et sortie d’air durant cinq minutes. Après avoir démarré le sécheur et l’avoir mis en marche durant cinq minutes, pressuriser lentement le sécheur pour éviter tous dommages possibles. La purge des condensats doit être active et fonctionnelle. Vous pouvez par la suite ouvrir la vanne de sortie vers le réseau d’air comprimé.

S49-Instructions-mode opératoire-image
Fonctionnement normal

Symbole_Avertissement_Instructions_s49 Ne mettez le sécheur en marche uniquement lorsque vous avez complétement testé le circuit d’air comprimé, le circuit frigorifique, et les connexions électriques.

  1. Fermez les vannes d’isolation du sécheur et ouvrez la vanne de dérivation.
  2. Vérifiez sur le contrôleur ou l’interrupteur que le sécheur est en position éteint.
  3. Démarrez le compresseur d’air.
  4. Démarrez le sécheur soit à l’aide de l’interrupteur, soit à l’aide du contrôleur.
  5. Le compresseur frigorifique et le ventilo condenseur démarrent après un temps d’intervalle de sécurité de 2 minutes.
  6. Pressurisez le sécheur en ouvrant lentement la vanne d’entrée d’air.
  7. Ouvrez lentement la vanne de sortie d’air puis fermez la dérivation
  8. Vérifiez que la purge de condensat s’ouvre durant l’intervalle défini ou lors des tests à effecteur sur le contrôleur Carel.

Le sécheur est désormais prêt pour un fonctionnement normal.

Instructions du contrôleur

Modification des paramètres

  1. Appuyez sur la touche SET pendant plus de 3 secondes jusqu’à voir apparaître PS (Parameter setting). L’écran affiche ensuite le code du paramètre à modifier.
  2. Avec les flèches haute et basse, faire défiler les paramètres. (voir tableau ci dessous)
  3. Appuyez sur SET pour afficher la valeur associée au paramètre
  4. Augmenter ou diminuer la valeur avec les flèches
  5. Appuyez sur SET pour mémoriser temporairement la nouvelle valeur et retourner à l’affichage du nom du paramètre
  6. Répéter les opérations ci-dessus procédure pour les autres paramètres
  7. Appuyez sur la touche SET pendant plus de 3 secondes pour mémoriser définitivement les paramètres et pour sortir de la procédure de modification. (Si cette dernière opération n’est pas réalisée, l’affichage retrouve son état normal au bout d’un certain temps et les modifications enregistrées temporairement ne sont pas appliquées).

Table des paramètres

Paramètres

description

min

max

Default

unit

/4 Sélection de la sonde affichée (1*) 1 3  1 N/A
/C1 Décalage de la sonde 1 (2*) 10.4 53.6 28.4 °F
/C2 Décalage de la sonde 2 (non utilisé) 10.4 53.6 28.4 °F
/C3 Décalage de la sonde 3 (non utilisé) 10.4 53.6 28.4 °F
Set Point de consigne 30 176 30 °F
Rd Différentiel de régulation (non utilisé) 32 176 32 °F
P1 Durée de la purge auto 0 999 4 Seconde
P2 Intervalle de temps entre deux purges auto 0 999 2 minute
P3 Cycle court de la purge manuelle 0 999 1 minute
P4 Cycle long de la purge manuelle 0 999 0 minute
AL (not used) Seuil/Ecart pour l'alarme basse température -58 302 32 °F
AH (not used) Seuil/Ecart pour l'alarme haute température -58 302 32 °F

(1*) Dans le sécheur TDX, seule la sonde n°1 est utilisée. Veillez à ne pas modifier ce paramètre.

(2*) Ce décalage permet de prendre en compte les effets de transfert de chaleur entre la sonde et le milieu mesuré. Ne pas modifier ce paramètre.



Changement de la fréquence et fonctionnement de la purge

Généralités

La purge des condensats est déclenchée automatiquement toute les 2 minutes (paramètre P2 du contrôleur CAREL) pendant une durée de 4 secondes (paramètre P1 si contrôleur CAREL). Le réglage usine correspond aux conditions nominales de fonctionnement du sécheur. Vous pouvez cependant être amené à:

  • augmenter la durée de purge et éventuellement la fréquence de purge si la température de l’air à traiter est supérieure au nominal et si vous retrouvez de l’eau en phase liquide en aval du sécheur.
  • diminuer la durée de purge et éventuellement la fréquence de purge si la température de l’air à traiter est inférieure au nominal (cas d’un réfrigérant final à eau après le compresseur d’air) ou si l’air comprimé à traiter n’est pas saturé en humidité (pré-séchage ou détente partielle)

Le bon réglage de la durée de purge à pour simple objectif de limiter la fuite d’air comprimé au strict minimum requis pour cette
opération. Une purge correctement réglée est caractérisée par:

  • l’expulsion de condensats (émulsion eau/huile) pendant la plus grande partie de la purge.
  • un bref jet d’air comprimé sec et sans condensats en fin de purge

Fonctionnement de la purge manuelle

Cycle court :

  1. Appuyer sur l’icône de purge pendant 1 seconde
  2. L’écran indique « Sho » les trois premières secondes
  3. Relâcher le bouton pour lancer le cycle court de purge (voir paramètre P3)

Cycle long :

  1. Appuyer sur l’icône de purge pendant plusieurs secondes
  2. L’écran indique « Sho » les trois premières secondes puis « Lon »
  3. Lorsque « Lon » apparait, relâcher le bouton afin de lancer le cycle long de purge (voir paramètre P4)

Test de la purge

Généralités

Le test de la purge est requis lors :

  • de la première mis en service
  • des contrôles de routine
  • de la dépressurisation du sécheur pour les interventions de maintenance.

Mode opératoire

  1. Appuyez sur la flèche du bas pendant 1 seconde. Vérifiez que l’électrovanne s’ouvre et que des condensats s’écoulent.
    Vérifiez que l’icône de purge s’allume sur l’interface Carel.
  2. La valve solénoïde se ferme et que la purge des condensats s’arrête.
  3. Attendez 5 minutes et vérifiez que la purge s’effectue de nouveau correctement.
  4. Corrigez éventuellement le temps de purge en vous reportant au §5.4
    Remarque : L’électrovanne ouverte, elle se refermera automatiquement à la fin de la durée de purge qui est programmée

Système de sécurité

Le sécheur comporte un système de sécurité dont le déclenchement coupe l’appareil.

Circuit électrique

La protection moteur permet de couper le sécheur par l’intermédiaire du relais thermique lorsque le compresseur d’air
fonctionne en surcharge.

Redémarrage

  1. Eliminez le problème à l’origine de l’arrêt de l’appareil (voir Dépannage).
  2. Appuyez sur le bouton de démarrage pour redémarrer le sécheur.

Maintenance courante

Maintenance quotidienne

  • Vérifiez si le purgeur automatique évacue normalement l'eau ou l'air comprimé.
  • Vérifiez la présence éventuelle de fuites d’air sur les raccords de conduite.
  • Maintenez la température de l’air comprimé à l’admission et la température ambiante à un niveau constant (38°C).
  • Nettoyez à intervalles réguliers le condenseur du sécheur et le refroidisseur secondaire (1 fois par semaine ou toutes les 2 semaines).

S49-instructions-maintenancecourante-schémaS49-Instructions-maintenancecourante-avertissement

Nettoyer régulièrement le condenseur à l’aide d’un aspirateur, d'une brosse ou d’un pistolet à air comprimé. Un mauvais rendement calorifique de l’échangeur et l'arrêt du sécheur par déclenchement du système de sécurité en cas de grave dysfonctionnement auront une incidence sur le fonctionnement du condenseur.

En cas de dysfonctionnement

  • R-513A En dessous de 2 bar (29 psi): Refaites le plein de gaz réfrigérant en cas de volume insuffisant (vérifiez la présence éventuelle de fuites). Au-dessus de 4 bar (58 psi): Eliminez un certain volume de gaz réfrigérant en cas de volume excessif.6

S49-instructions-dysfonctionnement-image





Maintenance préventive

De plus en plus de réseau d’air comprimé contiennent d’importantes impuretés, ainsi, nous recommandons l’installation en amont et en aval de filtres d’air comprimé de la gamme AIRFLO ou TOPDRY dans les grades adaptés. En l’absence de filtres en amont de l’installation, nous vous demandons de procéder au remplacement du filtre à tamis de la purge automatique du sécheur après 200 heures d’utilisation du sécheur.

Les sécheurs frigorifiques à détente directe standards possèdent un système de purgeur de condensats par valve solénoïde Ce système est composé d’une robinetterie en laiton et d’un bloc solénoïde, directement raccordé à la sortie du séparateur. Le bloc solénoïde est protégé par un filtre à tamis (accessible et amovible) qui capte les impuretés solides pouvant exister dans l’air comprimé passant dans le sécheur. Si ces impuretés passent au travers de ce filtre, la bobine de solénoïde peut présenter un blocage, chauffer et entrainer une panne du système de purge. Cette panne est dangereuse pour les équipements en aval du sécheur, qui seraient alors soumis à une
humidité trop importante.

Remplacement

Pour cela, il faut couper l’air comprimé du sécheur (dérivation par exemple autour du sécheur) et dépressuriser le sécheur (via la purge par exemple). Ensuite, il faut dévisser le bouchon d’accès au filtre à tamis du bloc  robinetterie.

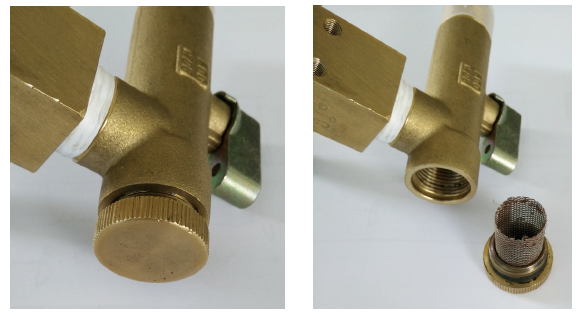

S49-instructions-remplacement-image

Anomalies

Reportez-vous au tableau ci-dessous en cas de dysfonctionnement de votre sécheur.

S49-Instructions-anomalies-tableau-fr





Plans dimensionnels

49.400 à 49.417

S49-Instructions-plans-dimensionnels-49.400à49.417

49.420 à 49.427

S49-Instructions-plans-dimensionnels-49.420à49.427

40.430 à 40.442

S49-Instructions-plans-dimensionnels-49.430à49.442

49.445 à 49.452

S49-Instructions-plans-dimensionnels-49.445à49.452

TDX0340 à TDX0725

S49-Instructions-plans-dimensionnels-TDX0340àTDX0725

TDX0950 à TDX1350

S49-Instructions-plans-dimensionnels-TDX0950àTDX1350

Vues éclatées

Les vues éclatées sont présentées par type de châssis et non pas par modèle. Certaines pièces détachées peuvent être identiques entre deux modèles. Certaines sont différentes.

Ces vues sont présentes pour faciliter l’identification des pièces concernées. Merci de préciser à Toprings LTEE dans tous les cas le numéro de série et modèle de votre sécheur.

Toprings LTEE est engagée dans une politique d’optimisation continue de ces produits, ainsi ces éléments peuvent évoluer sans information préalable.



S49-instructions-vueéclatée-49.400à49.417

S49-Instructions-vueéclatée-49.420à49.427

S49-Instructions-vueéclatée-49.430à49.442

S49-Instructions-vueéclatée-49.445à49.452

S49-Instructions-vueéclatée-TDX0340àTDX0725

S49-Instructions-vueéclatée-TDX0950àTDX1350

Schémas électriques

49.400 à 49.417 – 115V/1/60Hz

S49-Instructions-schémaélectriques-49.400à49.417

49.420 à 49.427 – 115V/1/60Hz

S49-Instructions-Schémaélectriques-49.420à49.427

49.430 à 49.442 – 115V/1/60Hz

S49-Instructions-Schémaélectriques-49.430à49.442

TDX0175 – 230V/1/60Hz

S49-Instructions-Schémaélectrique-TDX0175

TDX0215 à 0250 – 115V/1/60Hz

S49-Instructions-Schémaélectrique-TDX0215à0250

49.445 à 49.452 et TDX0340 – 230V/1/60Hz

S49-Instructions-Schémaélectrique-49.445à49.452

TDX0340 à 0725 – 460V/3/60Hz

S49-Instructions-Schémaélectriques-TDX0340à0725

TDX0950 à 1350 – 460V/3/60Hz

S49-Instructions-Schémaélectriques-TDX0950à1350

Synthèse de la gamme



code produit

Détail

Débit d'air

Air inlet/

outlet


Pression Air Max
Alimentation électrique Nom
P.Abs.
Nom.
Amp.
Nb
Circuit/
Fluide

Longueur

Largeur

Hauteur

Poids
cfm m3/h po bar psi V/P/Hz KW A U mm po mm po mm   po kg  lb
49.400 - 49.402 TDX 0015 115V 12 20 1/2" 16 232 115-1-60 0.36 3.20 1/R513A 450 17.72 382 15.04 430 16.93 25 55
49.405 - 49.407 TDX 0020 115V 18 30 1/2"  16 232 115-1-60 0.36 3.20 1/R513A 450 17.72 382 15.04 430 16.93 28 62
49.410 - 49.412 TDX 0030 115V 25 42 1/2" 16 232 115-1-60 0.37 3.80 1/R513A 450 17.72 382 15.04 430 16.93 26 58
49.415 - 49.417 TDX 0045 115V 39 66 1/2" 16 232 115-1-60 0.38 4.00 1/R513A 450 17.72 382 15.04 430 16.93 27 59
49.420 - 49.422 TDX 0055 115V 50 85 3/4" 16 232 115-1-60 0.61 4.10 1/R513A 502 19.76 382 15.04 480 18.90 38 84
49.425 - 49.427 TDX 0085 115V 75 127 3/4"  16 232  115-1-60  0.61   6.46 1/R513A  502 19.72  382
15.04
480  18.90  42  93
49.430 - 49.432 TDX 0110 115V 119 202 1"  16  232 115-1-60   1.02 8.59  1/R513A  723  28.46  393
15.47
650  25.59  65  143
49.435 - 49.437 TDX 0135 115V 119 202 1"  16  232 115-1-60   1.02 8.59   1/R513A 723  28.46  393  15.47
650  25.59  65  143
49.440 - 49.442 TDX 0175 115V 152 258 1-1/2"  16  232 115-1-60   1.02 8.59  1/R513A  723  28.46  393
15.47
650   25.59  69 152
Sur demande  TDX 0175 230V 152 258 1-1/2"  16  232 230-1-60  0.99  4.49  1/R513A  723  28.46  393
15.47
650  25.59  69  152
Sur demande TDX 0215 115V 188 319 1-1/2"  16 232  115-1-60  1.11  8.35  1/R513A  875  34.45  404
15.91
761  29.96  89  196
49.445 - 49.447 TDX 0215 230V 188 319 1-1/2"  16 232  230-1-60  1.09  4.81  1/R513A  875   34.45  404
15.91
761  29.96  89   196
Sur demande TDX 0250 115V 224 380 1-1/2"  16  232 115-1-60  1.11

8.35

1/R513A   875  34.45   404 15.91
761  29.96  101  222
49.450 - 49.452 TDX 0250 230V 224 380 1-1/2"  16 232  230-1-60   1.69 7.47   1/R513A 875   34.45  404
15.91
761  29.96  101  222
Sur demande TDX 0340 230V 304 516 2"  16 232  230-1-60  1.69  7.47  1/R513A  1188  46.77  452  17.80

 882 34.72  115  254
Sur demande TDX 0340 460V 304 516 2"  16 232  460-3-60  3.58  1/R513A  1188  46.77  452  17.80
882  34.72   115 254
Sur demande TDX 0470 460V 415 705 2"  16 232  460-3-60   2 3.58  1/R513A  1188  46.77   452
17.80
882  34.72   135  297
Sur demande TDX 0550 460V 498 846 2-1/2"  16 232  460-3-60   2  3.58 1/R513A  1188  46.77  452  17.80
882  34.72  145   319
Sur demande TDX 0725 460V 636 1080 2-1/2"  10 188  460-3-60   2.87  4.87  1/R513A 1188  46.77  452
17.80
882   34.72 180  396
Sur demande TDX 0950 460V 830 1410 2-1/2"  10 188  460-3-60  2.87  4.87   1/R513A 1221  48.07  586  23.07
1023  40.28  322  711
Sur demande TDX 1150 460V 996 1692  3" 10 188  460-3-60   3.93  6.61  1/R513A 1221    48.07  586
23.07
1023  40.28  349   770
Sur demande TDX 1350 460V 1189 2020  3"  10 188  460-3-60   5.02  8.64 1/R513A  1221     48.07 586
23.07
1023  40.28  403  888

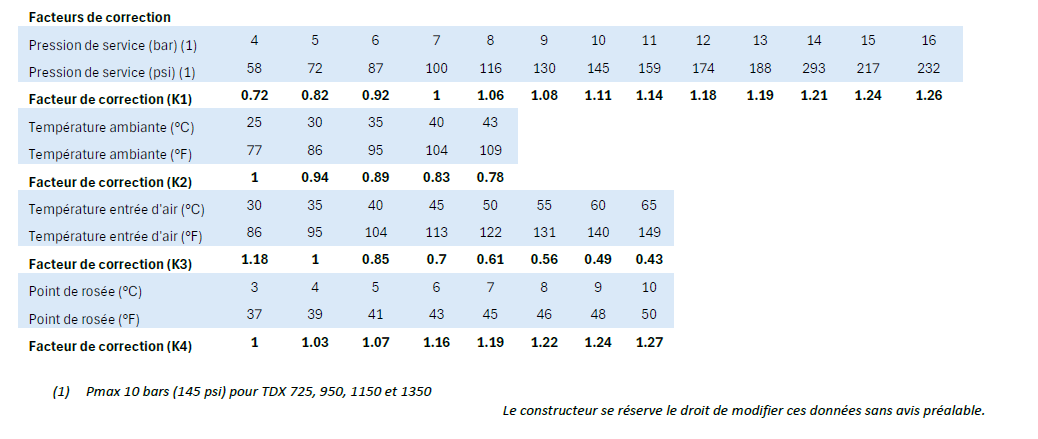

S49-Instructions-facteursdecorrection

Fiche technique de sécurité - Produit chimique - Fluide R513A

Nom du produit : Gaz réfrigérant R513A

Composition / information sur les ingrédients

Nom chimique

No.-CAS

No.-CE

No.-Index

Numéro d'enregistrement

Classification Concentration (% w/w)
2,3,3,3-Tétrafluoropropène*

754-12-1

468-710-7

01-0000019665-61

Flam. Gas 1B; H221 Press. Gas Liquefied gas; H280 56
1,1,1,2-Tétrafluoroéthane*

811-97-2

212-377-0

01-2119459374-33

Press. Gas Liquefied gas; H280 44

*Substance non dangereuse volontairement divulguée

Identification des risques

Faible toxicité aiguë. De fortes expositions peuvent anormalement accélérer le rythme cardiaque et entraîner une mort brutale. De très fortes concentrations dans l’air peuvent avoir des effets anesthésiants et entraîner une asphyxie. Les projections ou les pulvérisations de liquides peuvent provoquer des gelures, des brûlures à la peau et aux yeux.

Soins de première urgence

Les premiers soins d’urgence en cas de contact avec la peau ou les yeux et d’ingestion doivent être administrés à la suite d’expositions au liquide ou à une projection de liquide. Voir également Données toxicologiques.





Inhalation


Dégager la personne du lieu d’exposition, la maintenir au chaud et au repos. Administrer de l’oxygène si nécessaire. Pratiquer la respiration artificielle en cas d’arrêt respiratoire ou de signes d’évanouissement. En cas d’arrêt cardiaque, pratiquer un massage cardiaque externe. Contacter immédiatement un médecin.

Contact avec la peau



Dégeler les zones affectées à l’eau. Retirer les vêtements contaminés. Attention ! Les vêtements peuvent adhérer à la peau en cas de gelures. Après contact avec la peau, laver de suite abondamment les zones touchées à l’eau tiède. En cas d’irritation ou de formation de cloques, contacter un médecin.



Contact avec les yeux



Irriguer immédiatement avec une solution pour lavage des yeux ou à l’eau claire en maintenant les paupières relevées, pendant 10 minutes au moins. Contacter immédiatement un médecin.

 Ingestion


Voie d’exposition improbable. Ne pas faire vomir. Si la personne est consciente, laver la bouche à l’eau et faire absorber 200-300 ml d’eau. Contacter immédiatement un médecin.



Traitement
Complémentaire



Traitement des symptômes et thérapie de soutien selon les indications. La prise de médicaments à base d’adrénaline et de produits sympathomimétiques assimilés doit être évitée à la suite d’une exposition, car elle pourrait provoquer une arythmie cardiaque avec pour conséquence un risque d’arrêt cardiaque.



Mesures de lutte contre le feu

Ce gaz réfrigérant est ininflammable dans l’air dans les conditions ambiantes de température et de pression. Certains mélanges sous pression de ce réfrigérant avec l’air peuvent être inflammables. Les mélanges réfrigérant + air sous pression doivent être évités.

Certain mélanges de HFC et de chlore peuvent être inflammables ou peuvent réagir dans certaines conditions. La décomposition sous l’effet de la chaleur génère des vapeurs très toxiques et corrosives (fluorure d’hydrogène). Les réservoirs peuvent éclater s’ils sont surchauffés.

Moyens d’extinction : Adaptés au feu environnant. Il faut arroser d’eau les réservoirs pour les refroidir. Equipement de protection contre le feu : Port obligatoire d’un appareil respiratoire indépendant et assurant une protection totale en cas de feu. Voir également CONTRÔLES DE L’EXPOSITION / PROTECTION INDIVIDUELLE.

Mesures en cas de fuites accidentelles

Prévoir une protection individuelle appropriée (incluant les masques respiratoires) pendant l’opération d’élimination des liquides déversés accidentellement. Voir également CONTROLE DE L’EXPOSITION / PROTECTION INDIVIDUELLE.
Sous réserve de pouvoir le faire en toute sécurité, isoler la source de la fuite. Laisser les déversements de faible quantité s’évaporer, moyennant une ventilation adéquate.
Fuites importantes : Ventiler les lieux. Confiner les fuites avec du sable, de la terre ou tout matériau adsorbant approprié. Empêcher la pénétration du liquide dans les drains, les tout-à-l’égout, le sous-sol, les fosses, car les vapeurs peuvent créer une atmosphère suffocante.

Manipulation et stockage

manipulation

  • Éviter l’inhalation de vapeurs fortement concentrées. Les niveaux de concentration dans l’atmosphère doivent rester conformes à la limite d’exposition sur le lieu de travail. Il est possible de tenir des concentrations dans l’atmosphère bien inférieures à la limite d’exposition sur le lieu de travail par de bonnes mesures d’hygiène.

  • La vapeur étant plus lourde que l’air, de fortes concentrations peuvent se produire à de faibles niveaux dans les lieux mal ventilés, dans ces cas, prévoir une ventilation adéquate ou porter un masque respiratoire adapté avec une bonne alimentation en air.

  • Éviter le contact avec des flammes nues et des surfaces à haute température car des produits de décomposition corrosifs et très toxiques peuvent se former.

  • Éviter le contact du liquide avec la peau et les yeux.

  • Pour une bonne composition du réfrigérant, les circuits doivent être remplis en phase liquide et non pas en phase vapeur.

Stockage

  • Stocker dans un lieu bien ventilé. Conservez dans un lieu frais éloigné des risques de feu, à l’abri de l’ensoleillement direct et de toutes sources de chaleur telles que radiateurs électriques ou radiateurs à vapeur.
  • Éviter de stocker à proximité de l’admission d’air de climatiseurs, de chaudières et des orifices de fosses de drainage.
  • Réservoirs et fûts : A tenir à l’abri de l’humidité.
  • Température de stockage : < 45° C

Contrôle de l'exposition / Protection individuelle

  • Porter des vêtements de protection, des gants et des lunettes de sécurité/un écran facial appropriés. Porter des gants à
    isolation thermique lors de la manipulation de gaz liquéfiés.

  • En cas de ventilation insuffisante, dans des lieux éventuellement exposés à de fortes concentrations, il faut porter un masque
    respiratoire approprié avec alimentation en air frais.
Limites d'exposition professionnelle
Composant 2,3,3,3-Tétrafluoropropène 1,1,1,2-Tétrafluoroéthane
Type de valeur - TWA
Valeur / Unité Pas de données 1000 ppm - 4240 mg/m³
Source / mise à jour - WEEL -2007
Doses dérivées sans effet (DNEL), inhalation
  composant 2,3,3,3- Tétrafluoropropène  1,1,1,2- Tétrafluoroéthane

Utilisation finale
Travailleurs 273 mg/m³ (LT, SE) 13 936 mg/m³ (LT, SE)
Consommateurs - 2476 mg/m³ (LT, SE)
*LE : Effets Locaux, SE : Effets systémiques, LT : Long terme, ST : Court terme
Concentrations prédites sans effet (PNEC)
Compartiment / Composant 2,3,3,3- Tétrafluoropropène  1,1,1,2- Tétrafluoroéthane
Eau douce
0.1 mg/l
0.1 mg/l

Eau de mer


-



0.01 mg/l


Eau (dégagement intermittent)


1 mg/l

1 mg/l

Effet sur les installations de traitement des eaux usées


-


73 mg/l


Sédiments d'eau douce


-


070 mg/kg p.s

(P.S. : Poids sec)



Stabilité et réactivité

  • Réactions dangereuses : Certains mélanges de HFC+HFO et de chlore peuvent être inflammables ou réactifs dans certaines conditions.

  • Matériaux incompatibles : Métaux finement divisés, magnésium et alliages contenant plus de 2% de magnésium. Peuvent réagir violemment s’ils sont en contact avec des métaux alcalins et des métaux terreux alcalins – sodium, potassium, baryum.
  • Produit(s) de décomposition dangereux : fluorure d’hydrogène provenant d’une décomposition thermique et de l’hydrolyse.

Données Toxicologiques

Inhalation
De fortes expositions peuvent anormalement accélérer le rythme cardiaque et entraîner une mort brutale. De très fortes concentrations dans l’air peuvent avoir des effets anesthésiants et entraîner une asphyxie.

Contact avec la peau
Des projections ou des aspersions de liquide peuvent causer des gelures. Risque de nocivité peu probable en cas d’absorption par la peau.

Contact avec les yeux
Des projections ou des aspersions de liquide peuvent causer des gelures.

Ingestion
Risques très faibles, mais gelures en cas d’ingestion.

Exposition de longue durée
R513A : Une étude sur une inhalation à vie chez des rats a montré que des expositions à 50 000 ppm avaient fait apparaître des tumeurs bénignes des appareils génitaux. Les effets d’augmentation de tumeur n’ont été observés qu’après une exposition prolongée à de fortes concentrations, et ne sont pas considérés significatifs pour les personnes exposées sur leur lieu de travail au R513A à la limite ou en dessous du seul d’exposition admis sur le lieu de travail.

Données écologiques

Conditions environnementales et distribution
Produit à tonnage élevé fabriqué dans ces installations entièrement confinées. Produit à tonnage élevé utilisé dans installations ouvertes. Vapeurs.

Persistance et dégradation
Décomposition relativement rapide dans les basses couches de l’atmosphère (troposphère). Durée de vie dans l’atmosphère : 13,6 ans.
Risque de réchauffement de la planète par les hydrocarbures halogènes (HGWP) : 0,30 (par rapport à une valeur de 1 pour le CFC 11) ou risque de réchauffement de la planète (GWP) de 1300 (par rapport à une valeur de 1 pour le dioxyde de carbone sur 100 ans).

Effet sur le traitement des effluents
Les émissions du produit pénètrent dans l’atmosphère et n’entraînent pas une pollution du milieu aquatique à long terme.

Élimination

La meilleure solution consiste à récupérer et à recycler le produit. En cas d’impossibilité, sa destruction doit s’effectuer dans
une installation agréée équipée pour absorber et neutraliser les gaz acides et d’autres produits industriels toxiques.

Toutes les spécifications techniques indiquées dans le présent manuel n’engagent pas notre responsabilité et sont susceptibles d’être modifiées sans préavis.

Vous éprouvez encore des difficultés

Notre équipe du service client est prête à vous aider ! Contactez un conseiller au 1-888-542-1799 ou cliquez sur le lien ci-dessous pour ouvrir la page de contact.
