53.611 - 53.724 Filtres à particules et au charbon activé
Description
Les filtres à air comprimé de TOPRING, lorsque bien installés et entretenus, retirent l’huile et l’eau (sous forme de liquide ou de vapeur) ainsi que diverses particules de l’air comprimé. Pour obtenir les meilleurs résultats, lire et suivre les instructions contenues dans ce guide pour l’installation, l’utilisation et l’entretien des filtres.
Installation
- Inspecter le filtre immédiatement suivant sa réception pour tout dommage ayant pu subvenir lors du transport.
- Ne pas installer ou tenter de réparer le filtre s’il est endommagé.
- Purger toute tuyauterie avant l’installation du filtre afin de bien nettoyer toute saleté ou autres impuretés.
- Assurez-vous que le poids de tous les tuyaux et filtres soit adéquatement soutenu.
- Les couplages et raccords doivent être évalués pour la température et pression maximales de fonctionnement.

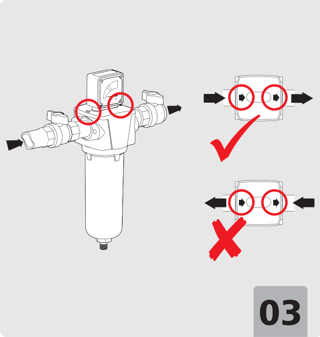

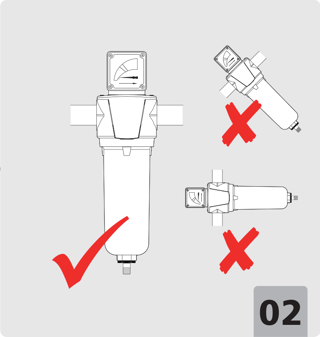

- Installer le filtre en position verticale, en respectant la direction du débit d’air tel qu’indiqué par la flèche indicatrice.
- Laisser un retrait suffisant dessous le filtre et l’aire de travail afin que le corps et l’élément du filtre puissent être retirés.
Recommandations
- Les filtres devraient pas être situés en aval des appareils de refroidissement final et des réservoirs d’air, mais plutôt à tout autre endroit dans le système où la température n’excède pas la température maximale recommandée et le près possible du point d’application. Un filtre coalescent n’abaisse pas le point de rosée de l’air comprimé. Des fluctuations de température en aval du filtre pourraient produire une condensation des vapeurs d’eau et d’huile. Une installation près de l’application minimise le risque de dépôts dans les tuyaux en aval du filtre, contaminant ainsi l’air filtré.
- Prendre soin du filtre en ne pas l’installant en aval des soupapes à ouverture rapide et en le protégeant de toute inversion possible du débit ou autres conditions de choc.

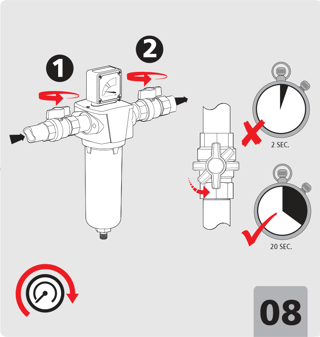

- Afin de faciliter l’entretien sans éteindre le système, un système de contournement à trois soupapes permettant d’isoler le filtre peut être utilisé. Toutefois, une contamination fuira certainement éventuellement à travers les soupapes, en contournant le filtre. Pour des applications qui ne peuvent tolérer l’air non-filtré, faire installer un deuxième filtre dans le système de contournement.
- Installer des manomètres différentiels inclinés pour surveiller les baisses de pression d’un filtre à l’autre.
Fonctionnement
|
Zone indiquée
|
Pression différentielle (PSI)
|
État de l'élément
|
|
Vert
|
0 à 5,1
|
L'élément est en bonne condition
|
|
Jaune
|
5,1 à 8,7
|
L'élément est encrassé et doit être remplacé
|
|
Rouge
|
8,7 à 29,0
|
DANGER, REPLACER L'ÉLÉMENT IMMÉDIATEMENT
|
Entretien

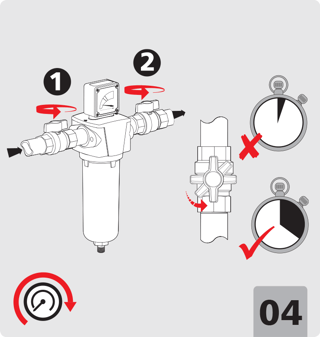

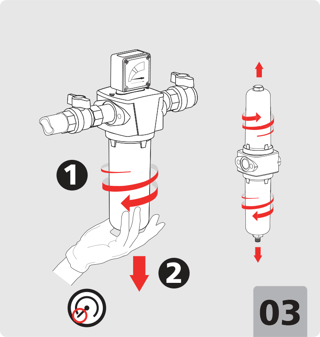

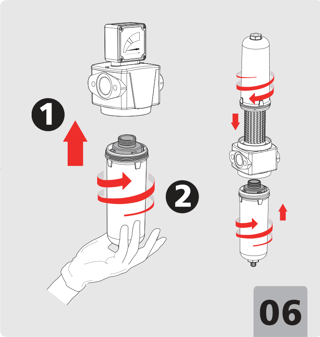

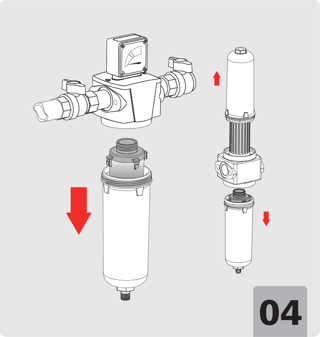

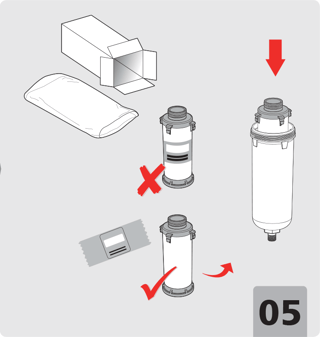

Élément du filtre

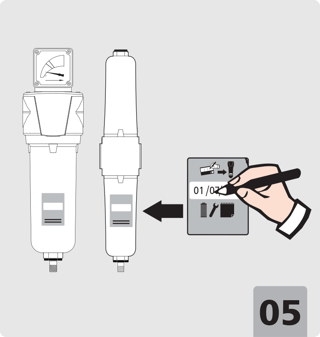

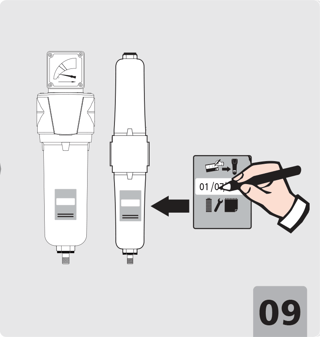

Céduler des changements réguliers de l’élément afin d’assurer un rendement et une qualité de l’air filtré optimaux, gardant ainsi les coûts d’opération le plus bas possible. Un rythme accru des baisses de pression diminue l’efficacité du système, ce qui pourrait entraîner des dommages à certains composants du système. De plus, le compresseur aura à travailler davantage afin de combattre la baisse de pression, augmentant ainsi les coûts d’opération.
Pièces et accessoires
Inspecter toutes les pièces et accessoires du filtre lors de chaque changement d’élément et remplacer les pièces endommagées ou usées lorsque nécessaire. Utiliser seulement des pièces de rechange originales TOPRING afin d’assurer un bon rendement du filtre et d’éviter l’annulation de toute ou d’une partie de la garantie sur le filtre.

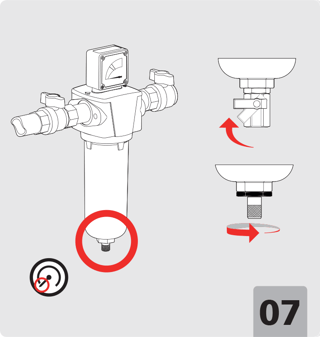

Purgeur automatique
Inspecter le purgeur automatique à toutes les deux ou trois semaines pour déceler la présence excessive d’huile ou d’eau en utilisant la fonction de drainage manuel pour évacuer la condensation jusqu’à ce que l’air comprimé passe à travers le drain pendant quelques secondes.
Si une quantité appréciable de condensation est évacuée, le purgeur devrait être nettoyé ou remplacé tel que requis.
Avertissement
Le fait de ne pas suivre les directives de sécurité qui suivent pourrait causer des bris d’équipement, des blessures graves ou même la mort.
- Tous les avertissements, précautions et notes contenus dans ce guide doivent être lus avant et respectés pendant l’installation, le fonctionnement et l’entretien. L’utilisateur doit employer toutes les précautions et respecter toutes les instructions relatives à la santé et la sécurité lors de la manipulation, l’utilisation et l’entretien du filtre.

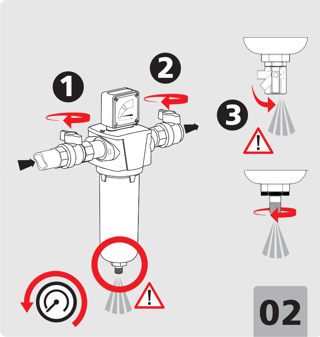

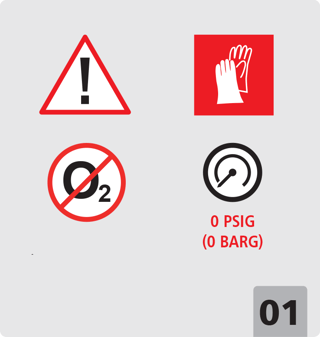

- L’air comprimé est dangereux. Avant de procéder à l’installation ou l’entretien de tout composant d’un système d’air comprimé, y compris les filtres, assurez-vous que la pression de l’air dans le système soit équivalente à celle de l’atmosphère, en évacuant ou ventilant l’air.
- Assurez-vous que les règlements de sécurité soient respectés et que de l’équipement de protection approprié soit porté.
- Inspecter soigneusement le filtre lors de sa réception et avant l’installation. S’il y a dommage à un composant ou une pièce du filtre, ne pas installer ou réparer le filtre. Communiquer avec votre détaillant.
- Ne pas utiliser le filtre à des niveaux de pression ou température dépassant la pression et température maximales du filtre
