Série 57 - Manuel d'instructions

Table des matières

  1. Règles générales
  2. Séparateur eau-huile en polyéthylène

Règles générales

Spécifications techniques, pièces de remplacement et ensembles de réparation

Pour consulter les spécifications techniques, la liste des pièces de remplacement et les ensembles de réparation disponibles pour votre produit, veuillez consulter la page du produit en recherchant le numéro du produit (SKU) dans la barre de recherche du menu principal.

Séparateur eau-huile en polyéthylène
57.500 - 60 SCFM

Avant de débuter

  • Le produit 57.500 est un produit à usage unique.
  • Celui-ci doit être remplacé comme il est demandé afin d’assurer sa performance au niveau des fonctions de protections légales et environnementales.
  • Le séparateur eau/huile 57.500 a été créé de manière à ce qu’il nettoie les condensats en provenance d’un compresseur pouvant allez à moins de 60 CFM (1.7 m3/min) et à moins 10 ppm huile-eau; adapté pour une purge dans un égout sanitaire.
NOTE : Bien entendu, ceci est généralement bien en-dessous du seuil d’acceptation, mais les utilisateurs ont la responsabilité de s’assurer du respect des réglementations locales.
  • Vérifier que vous avez bel et bien les bons raccords en fonction de votre unité, avant l’installation.

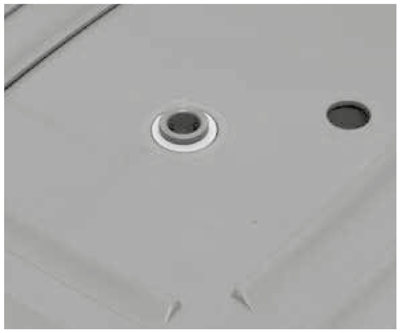

Orifices gris : Compatible avec diamètre impérial

S57_57.500-manuels-instructions_FR-EN_2025-03_figure01

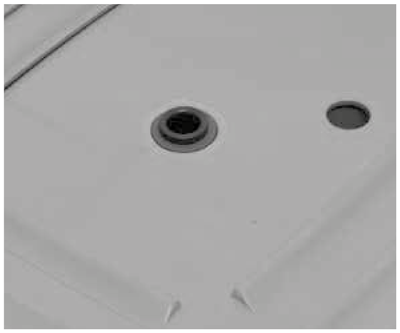

Orifices noirs : Compatible avec diamètre métrique

S57_57.500-manuels-instructions_FR-EN_2025-03_figure02

Installation


S57_57.500-manuels-instructions_FR-EN_2025-03_figure03

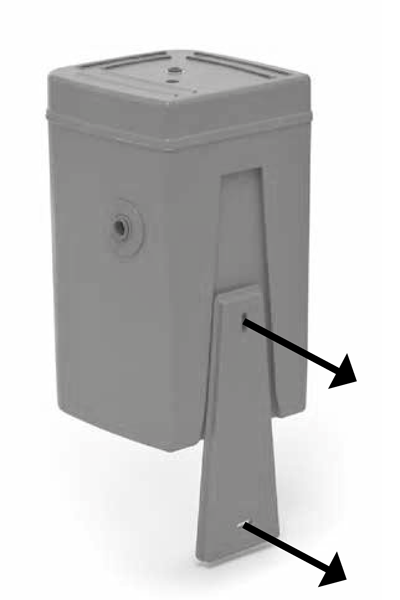

1.Fixer la plaque murale verticalement sur un mur adéquat à cette situation ou sur le cabinet du compresseur. Isoler le compresseur et faite attention aux câbles, fils, tuyaux et aux tubes lorsque vous vissez.

S57_57.500-manuels-instructions_FR-EN_2025-03_figure04

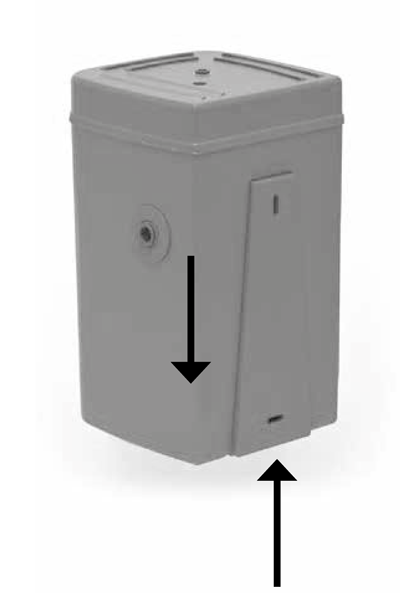

2. Faites glisser le 57.500 sur la plaque murale en vous assurant d’avoir la flûte d’aération au sommet.



S57_57.500-manuels-instructions_FR_2025-03_figure05

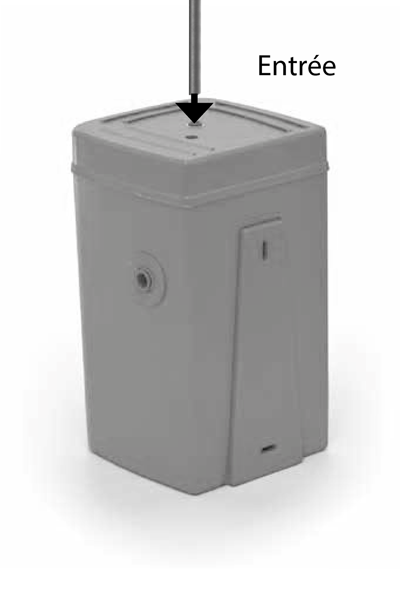

3. Connecter tous les points de purge et insérer le tube dans le raccord autobloquant de l’entrée, situé sur le dessus du séparateur HIFLO.

  • Tube de ¼ pour l’impérial
  • Tube de 6 mm pour le métrique
S57_57.500-manuels-instructions_FR_2025-03_figure06

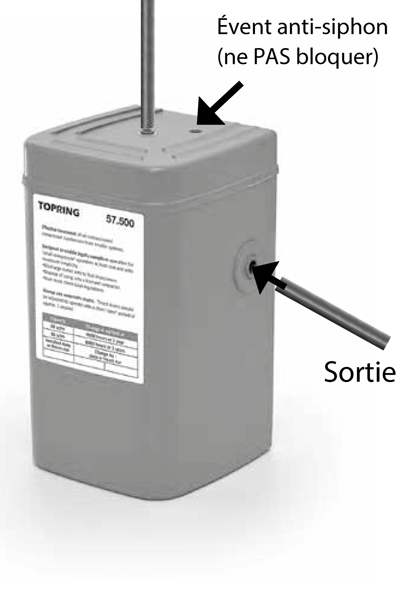

4. Connecter le tube dans le raccord de sortie et emmenez-le au drain. Assurez-vous d’une chute stable du point de sortie au drain. S’assurer que le tube de purge ne soit pas serré ou plié.

  • Tube de 3/8 pour l’impériale
  • Tube de 10 mm pour le métrique



Important

Toujours utiliser un purgeur automatique. Installer le minuteur afin qu’il procède à de petites périodes d’ouvertures d’une seconde ou moins. JAMAIS utiliser un purgeur manuel car celui-ci pourrait submerger le séparateur, forçant ainsi le condensat à être partiellement purgé.

Entretien

Remplacement

S57_57.500-manuels-instructions_FR-EN_2025-03_figure07-1

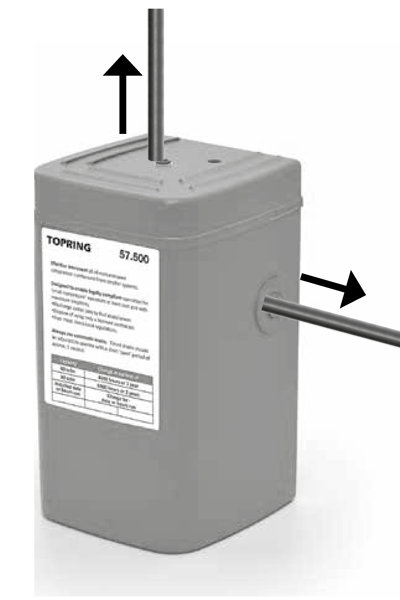

1.S’assurer que le(s) purgeur(s) de condensats sont en mode « OFF ». Déconnecter le tube d’entrée et de sortie de leurs raccords autobloquants.

S57_57.500-manuels-instructions_FR-EN_2025-03_figure07

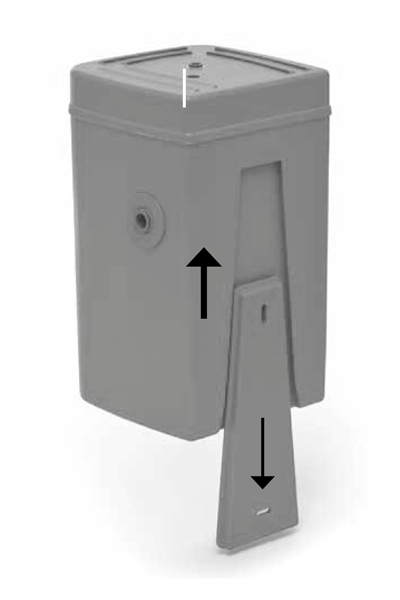

2. Retirer l’unité 57.500 de sa plaque murale.



S57_57.500-manuels-instructions_FR-EN_2025-03_figure08

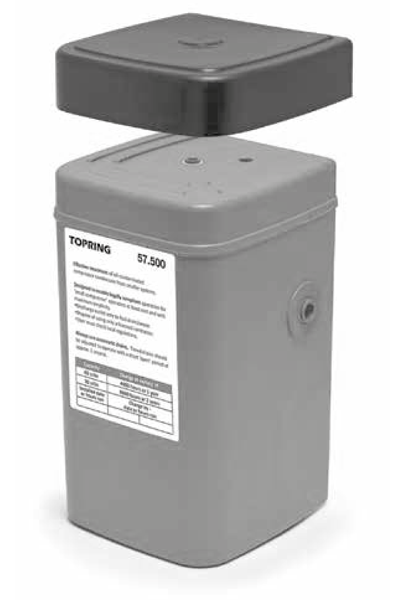

3.Insérer le couvercle (inclus dans l’ensemble) sur le dessus de l’unité.

S57_57.500-manuels-instructions_FR-EN_2025-03_figure09

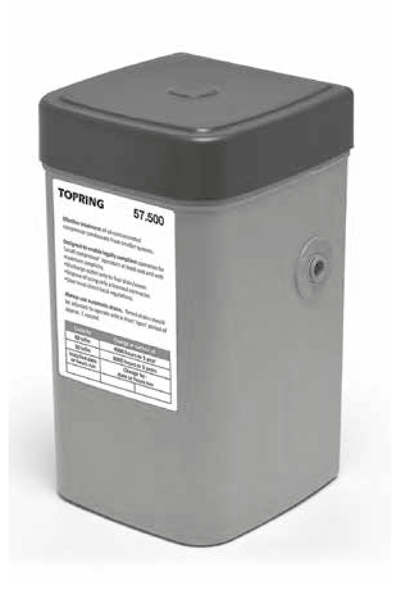

4. Insérer le bouchon de transport dans la sortie (inclus dans chaque ensemble). SVP veuillez noter que cette prise a été conçue de façon à sceller l’unité, elle ne peut donc pas être retirée après l’installation de celle-ci.



S57_57.500-manuels-instructions_FR-EN_2025-03_figure10

5. L’unité HIFLO est maintenant scellée pour le transport vers un site de déchets agréé. Mettre le nouveau 57.500 sur la plaque murale déjà en place et le connecter comme celui précédemment.







57.502-57.506 - 120 / 360 / 900 SCFM

Assemblage et fixation de l’indicateur d’intervalle de service

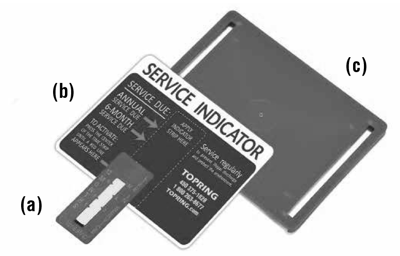

  1. Insérez le bouton à l’envers du support (c) dans le trou pré-percé du couvercle du séparateur
  2. Décoller le dos de la bande de temps (a) et l’attacher à la carte en plastique (b) entre les lignes pointillées
  3. Fléchir la carte, en passant les extrémités à travers les fentes sur la surface supérieure du  support (c)
    S57_57.502-manuels-instructions_FR-EN_2025-03_figure00
  4. Pour activer, appuyez fermement sur l’étiquette Timestrip au point indiqué.
  5. Après quelques minutes, une ligne rouge apparaîtra, indiquant “temps de service” jusqu’à 12 mois
  6. Une carte de remplacement et une bande horaire seront fournies avec chaque ensemble de maintenance

Installation

  • Assurez-vous d’une chute régulière dans le tuyau entre le point de sortie et le drain sanitaire.
  • En cas d’utilisation avec un drain à solénoïde temporisé, régler la durée d’ouverture du drain sur minimum (1-2 secondes).
  • Lorsqu’elle est utilisée avec une vanne à boisseau sphérique motorisée ou une vidange haute capacité, une chambre de dépressurisation doit être installée entre le drain et l’unité.
  • Ne jamais purger de condensats dans un collecteur d’eaux pluviales ou dans des eaux de surface; Toujours se connecter à un drain sanitaire ou un égout.
  • Rappelez-vous qu’il est de la responsabilité de l’utilisateur de vérifier auprès de l’autorité locale les rejets autorisés dans sa zone.

  • 1 filtre à sac en feutre blanc avec tube noir
  • 1 filtre
  • 1 bouteille de test
  • 1 tour de séparateur (57.502, 57.504 ou 57.506)
  • 1 couvercle perforé
  • ressorts de retenue en métal
Ensemble d’entretien à intervalle comprenant :
  • support en plastique moulé + vis
  • carte imprimée
  • bande de temps auto-adhésive
Ensemble de raccords contenant :
  • 1 adaptateur droit 15 mm x 1/2”
  • 1 bouchon obturateur - grand
  • 1 coude 15 mm
  • 1 bloc de raccord assemblé
  • 3 petits bouchons obturateurs
  • 4 vis 4.8 x 45 mm et rondelles
  • 2 bouchons pour prise d’échantillon
  • 1 adaptateur

1. Avant de commencer l’assemblage, veuillez vérifier le contenu et assurer vous d’avoir :

S57_57.502-manuels-instructions_FR-EN_2025-03_figure01



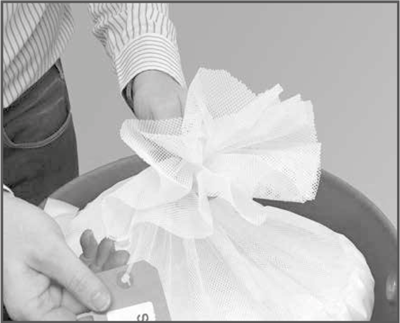

2. Montez le bloc d’entrée sur le côté choisi à l’aide des vis fournies. (Des blocs supplémentaires peuvent être achetés si nécessaire)



S57_57.502-manuels-instructions_FR-EN_2025-03_figure02

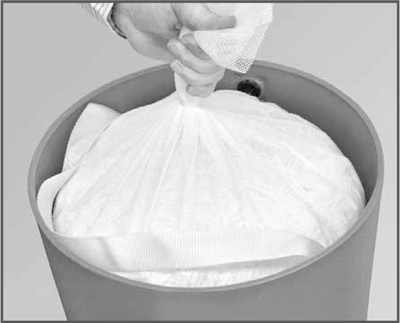

3. Insérer le grand bouchon d’obturation dans le port inutilisé situé sur le côté opposé de l’unité

S57_57.502-manuels-instructions_FR-EN_2025-03_figure03

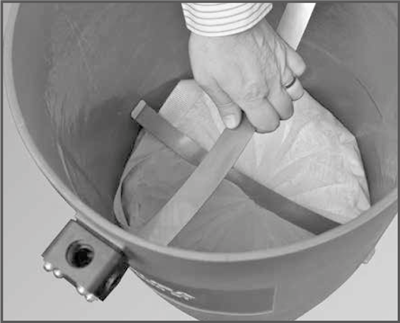

4. Retirez le sac en plastique et insérez le sac filtrant (filet blanc avec le haut attaché) en le poussant doucement mais fermement jusqu’à la base de l’unité



S57_57.502-manuels-instructions_FR-EN_2025-03_figure01

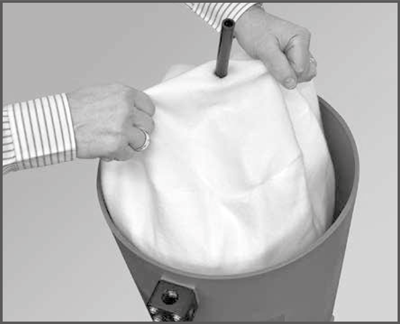

5. Insérez le(s) ressort(s) de retenue métallique (s) avec les extrémités courbées.  Glisser vers le bas jusqu’à ce qu’il touche le haut du sac filtrant.
NE PAS comprimer le sac filtrant

S57_57.502-manuels-instructions_FR-EN_2025-03_figure05

6. Retirez le sac en plastique et insérez le second sac filtrant (sac en feutre aiguilleté avec tube d’entrée noir) et posez-le sur le dessus des ressorts de retenue métalliques

S57_57.502-manuels-instructions_FR-EN_2025-03_figure06

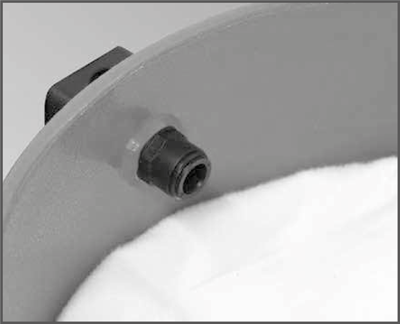

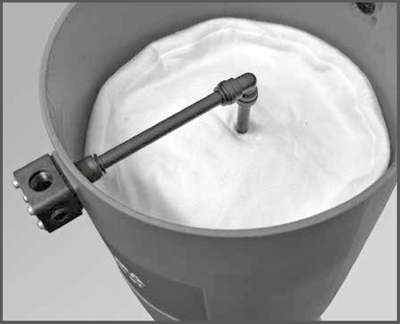

7. Visser le connecteur d’entrée (raccord de réduction) en place fermement

S57_57.502-manuels-instructions_FR-EN_2025-03_figure07

8. Connecter le tube de filtre au bloc d’entrée en utilisant les raccords fournis

S57_57.502-manuels-instructions_FR-EN_2025-03_figure08

9. Attachez le bouchon d’échantillonnage au point de test. Attachez votre tuyau de sortie au raccord ci-dessus. Remplir l’unité avec de l’eau et vérifier les fuites

S57_57.502-manuels-instructions_FR-EN_2025-03_figure09

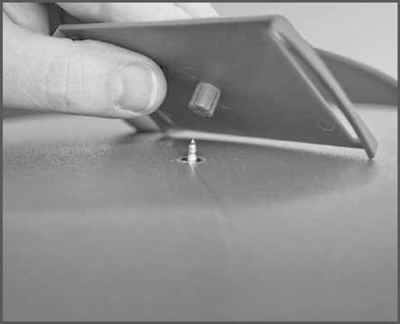

10. Assembler et fixer l’indicateur de durée de vie au couvercle de l’unité en utilisant le trou perforé

Entretien

Test de qualité

  • Remplacez les filtres avant que le débit de sortie dépasse la limite de ppm pour votre région.
  • Testez la qualité de façon hebdomadaire à l’aide de l’ensemble fourni.
57.508 - 1250 SCFM

Assemblage et fixation de l’indicateur d’intervalle de service

  1. Insérez le bouton à l’envers du support (c) dans le trou pré-percé du couvercle du séparateur
  2. Décoller le dos de la bande de temps (a) et l’attacher à la carte en plastique (b) entre les lignes pointillées
  3. Fléchir la carte, en passant les extrémités à travers les fentes sur la surface supérieure du  support (c)
    S57_57.502-manuels-instructions_FR-EN_2025-03_figure00
  4. Pour activer, appuyez fermement sur l’étiquette Timestrip au point indiqué.
  5. Après quelques minutes, une ligne rouge apparaîtra, indiquant “temps de service” jusqu’à 12 mois
  6. Une carte de remplacement et une bande horaire seront fournies avec chaque ensemble de maintenance

Installation

  • Assurez-vous d’une chute régulière dans le tuyau entre le point de sortie et le drain sanitaire.
  • En cas d’utilisation avec un drain à solénoïde temporisé, régler la durée d’ouverture du drain sur minimum (1-2 secondes).
  • Lorsqu’elle est utilisée avec une vanne à boisseau sphérique motorisée ou une vidange haute capacité, une chambre de dépressurisation doit être installée entre le drain et l’unité.
  • Ne jamais purger de condensats dans un collecteur d’eaux pluviales ou dans des eaux de surface; Toujours se connecter à un drain sanitaire ou un égout.
  • Rappelez-vous qu’il est de la responsabilité de l’utilisateur de vérifier auprès de l’autorité locale les rejets autorisés dans sa zone.

  • 1 filtre à sac en feutre blanc avec tube noir
  • 1 filtre (sac 1)
  • 1 filtre blanc (sac 2)
  • 1 bouteille de test
  • 2 ressorts de retenue en métal (460 mm)
  • 1 tour de séparateur
  • 1 couvercle perforé
Ensemble d’entretien périodique comprenant :
  • support en plastique moulé + vis
  • carte imprimée
  • bande de temps auto-adhésive
Ensemble de montage comprenant :
  • 1 adaptateurs droits 15 mm x 1/2 “
  • 1 bouchons d’obturation - grand
  • 1 coudes 15 mm
  • 1 bloc de raccord assemblé
  • 3 petits bouchons obturateurs
  • 4 vis 4.8 x 45 mm et rondelles
  • 2 bouchons pour prise d’échantillon
  • 1 adaptateur en nylon bleu
  • 1 tube noir (15 x 200 mm)

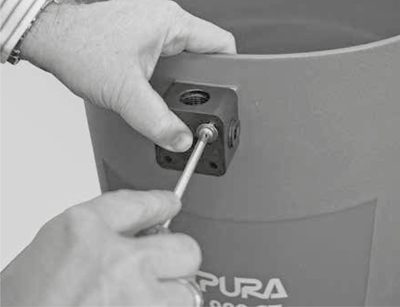

1. Avant de commencer l’assemblage, veuillez vérifier le contenu et assurer vous d’avoir :

S57_57.508-manuels-instructions_FR-EN_2025-03_figure02

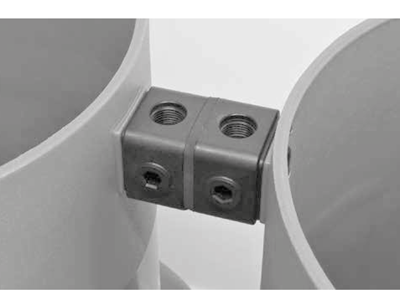

2. Montez le bloc d’entrée sur le côté choisi à l’aide des vis fournies. (Des blocs supplémentaires peuvent être achetés si nécessaire)



S57_57.510-manuels-instructions_FR-EN_2025-03_figure05

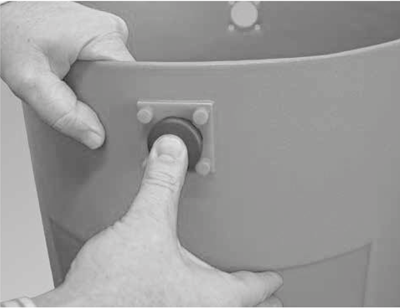

3. Insérer le grand bouchon d’obturation
dans le port inutilisé situé sur le côté
opposé de l’unité.

S57_57.510-manuels-instructions_FR-EN_2025-03_figure06

4. Abaissez le sac filtrant 1 dans le corps du séparateur. Le déposer doucement et s’assurer qu’il est en contact avec la paroi latérale.

S57_57.508-manuels-instructions_FR-EN_2025-03_figure05

5. Abaissez le sac filtrant 2 dans le corps
du séparateur en le déposant doucement
sur le sac filtrant 1.

S57_57.508-manuels-instructions_FR-EN_2025-03_figure06

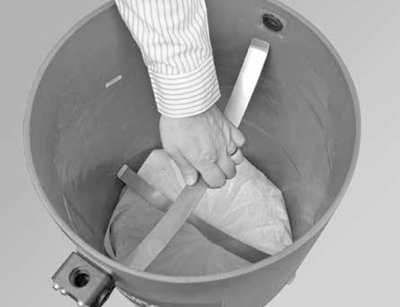

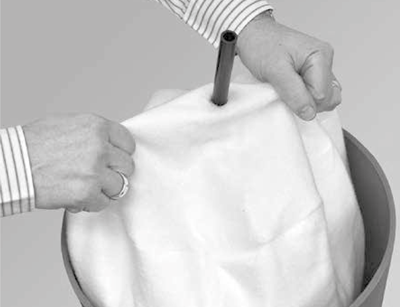

6. Installez les ressorts de retenue à 90 degrés directement en contact avec les sacs filtrants pour empêcher la flottaison.

S57_57.508-manuels-instructions_FR-EN_2025-03_figure07

7. Insérez le second filtre (sac en feutre avec un tube noir) et posez-le sur le dessus des ressorts de retenue.

S57_57.508-manuels-instructions_FR-EN_2025-03_figure08

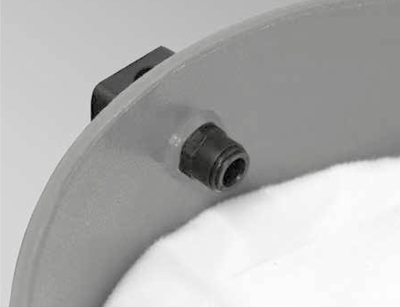

8. Visser le connecteur d’entrée
(raccord de réduction) en place fermement

S57_57.508-manuels-instructions_FR-EN_2025-03_figure09

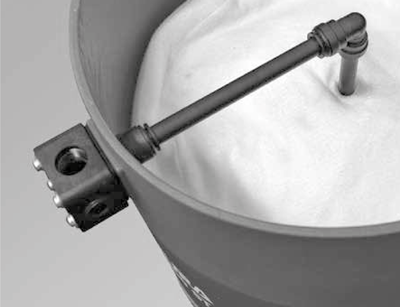

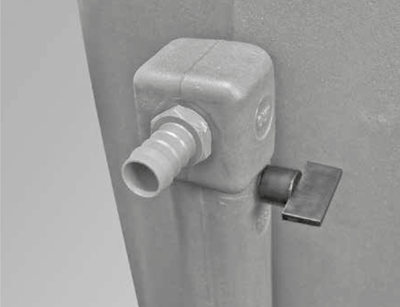

9. Connecter le tube de filtre au bloc d’entrée en utilisant les raccords fournis

S57_57.508-manuels-instructions_FR-EN_2025-03_figure10

10. Attachez le bouchon d’échantillonnage au point de test. Attachez votre tuyau de sortie au raccord ci-dessus. Remplir l’unité avec de l’eau et vérifier les fuites

S57_57.508_manuels-instructions_FR-EN_2025-03_figure11

11. Assembler et fixer l’indicateur de durée de vie au couvercle de l’unité en utilisant le trou pré-percé





Entretien

Test de qualité

  • Remplacez les filtres avant que le débit de sortie dépasse la limite de ppm pour votre région.
  • Testez la qualité de façon hebdomadaire à l’aide de l’ensemble fourni.
57.510-57.512 - 1800 / 2500 SCFM

Assemblage et fixation de l’indicateur d’intervalle de service

  1. Insérez le bouton à l’envers du support (c) dans le trou pré-percé du couvercle du séparateur
  2. Décoller le dos de la bande de temps (a) et l’attacher à la carte en plastique (b) entre les lignes pointillées
  3. Fléchir la carte, en passant les extrémités à travers les fentes sur la surface supérieure du  support (c)
    S57_57.502-manuels-instructions_FR-EN_2025-03_figure00
  4. Pour activer, appuyez fermement sur l’étiquette Timestrip au point indiqué.
  5. Après quelques minutes, une ligne rouge apparaîtra, indiquant “temps de service” jusqu’à 12 mois
  6. Une carte de remplacement et une bande horaire seront fournies avec chaque ensemble de maintenance
  7. fixez l’indicateur de durée de vie au couvercle de l’unité en utilisant le trou pré-percé.

Installation

  • Assurez-vous d’une chute régulière dans le tuyau entre le point de sortie et le drain sanitaire.
  • En cas d’utilisation avec un drain à solénoïde temporisé, régler la durée d’ouverture du drain sur minimum (1-2 secondes).
  • Lorsqu’elle est utilisée avec une vanne à boisseau sphérique motorisée ou une vidange haute capacité, une chambre de dépressurisation doit être installée entre le drain et l’unité.
  • Ne jamais purger de condensats dans un collecteur d’eaux pluviales ou dans des eaux de surface; Toujours se connecter à un drain sanitaire ou un égout.
  • Rappelez-vous qu’il est de la responsabilité de l’utilisateur de vérifier auprès de l’autorité locale les rejets autorisés dans sa zone.

  • filtres en feutre blanc avec tube noir
  • 2 filtres
  • 1 joug de connexion (grand bleu figure 8)
  • 1 bouteille de test
  • 4 ressorts de retenue en métal (400 mm)
  • 2 tours de séparateurs
  • 2 couvercles (un seul perforé)
Ensemble d’entretien périodique comprenant :
  • support en plastique moulé + vis
  • carte imprimée
  • bande de temps auto-adhésive
Ensemble de montage comprenant :
  • 2 adaptateurs droits 15 mm x 1/2 “
  • 2 bouchons d’obturation - grand
  • 4 coudes 15 mm
  • 1 bloc de raccord assemblé
  • 6 blocs d’obturation
  • 4 vis à filetage total (M5 x 87 mm)
  • 8 embouts de manchon (M5 x 9 x 20 mm)
  • 3 adaptateurs à tige
  • 2 douilles de réduction
  • 1 raccord en T
  • 2 bouchons pour prise d’échantillonnage
  • 2 tubes noirs de 180 mm x 15 mm dia
  • 2 tubes bleus 225 mm x 15 mm dia

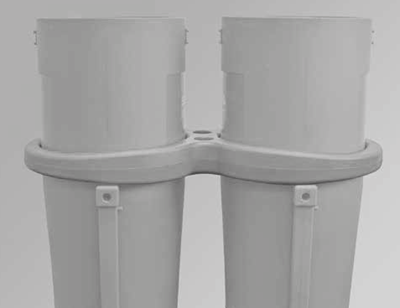

1. Avant de commencer l’assemblage, veuillez vérifier le contenu et assurer vous d’avoir :

S57_57.510-manuels-instructions_FR-EN_2025-03_figure02



2. Faites glisser le joug de connexion
sur les deux unités.



S57_57.510-manuels-instructions_FR-EN_2025-03_figure03

3. Monter le bloc d’entrée entre les tours de
séparateurs à l’aide des extrémités filetées et
des écrous. Des blocs supplémentaires sont
disponibles en option.

S57_57.510-manuels-instructions_FR-EN_2025-03_figure04

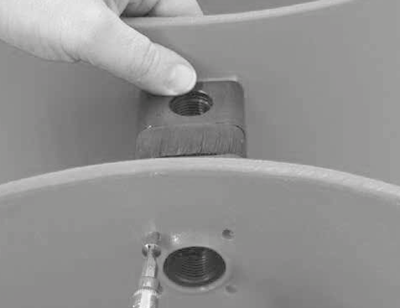

4. Disponibles en option. Serrez toutes les vis de l’autre côté.



S57_57.510-manuels-instructions_FR-EN_2025-03_figure05

5. Insérer le grand bouchon d’obturation
dans le port inutilisé situé sur le côté
opposé de l’unité. (x2)

S57_57.510-manuels-instructions_FR-EN_2025-03_figure06

6. Abaissez le sac filtrant 1 dans le corps du
séparateur. Le déposer doucement et s’assurer qu’il est en contact avec la paroi latérale. (x2)

S57_57.510-manuels-instructions_FR-EN_2025-03_figure07

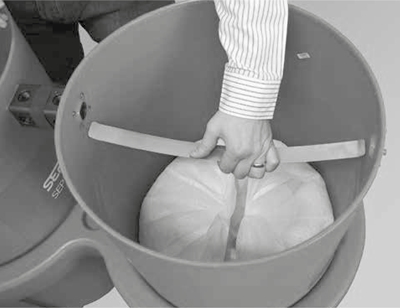

7. Installez les ressort de retenue de sécurité à 90
degrés directement en contact avec les sacs
filtrants pour empêcher la flottaison (x2)

S57_57.510-manuels-instructions_FR-EN_2025-03_figure08

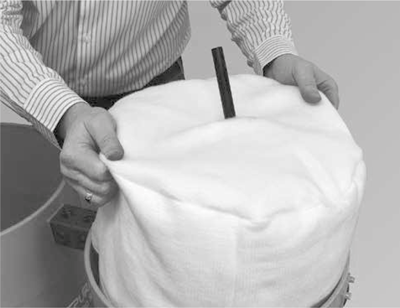

8. Insérez le filtre restant (celui dans le sac
de feutre aiguilleté) avec le tube de connexion vers le haut. (x2)

S57_57.510-manuels-instructions_FR-EN_2025-03_figure09

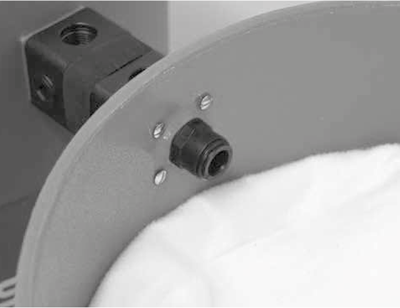

9. Visser le connecteur d’entrée (raccord de réduction) en place fermement. (x2)

S57_57.510-manuels-instructions_FR-EN_2025-03_figure10

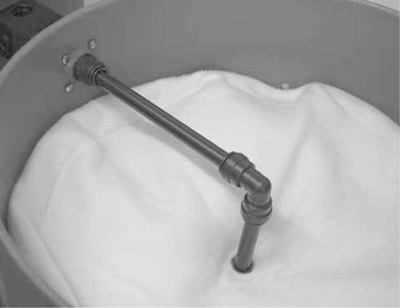

10. Connectez le tube au filtre au bloc d’entrée en utilisant les raccords fournis. (x2)

S57_57.510-manuels-instructions_FR-EN_2025-03_figure11

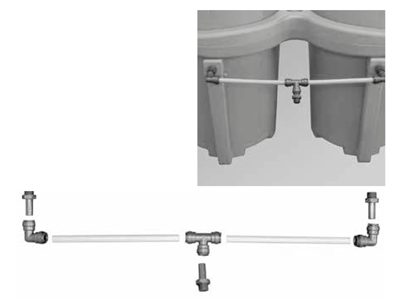

11. Assembler les tubes de raccordement comme indiqué ci-dessous et les monter sur les deux unités en s’assurant que les tubes sont complètement insérés dans les raccords.

S57_57.510-manuels-instructions_FR-EN_2025-03_figure12

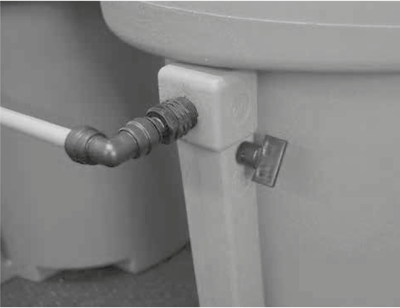

12. Fixez le bouchon pour prise d’échantillonnage au point de test. Remplissez l’unité avec de l’eau et vérifiez s’il y a des fuites. (x2)

Entretien

Test de qualité

  • Remplacez les filtres avant que le débit de sortie dépasse la limite de ppm pour votre région.
  • Testez la qualité de façon hebdomadaire à l’aide de l’ensemble fourni.

Vous éprouvez encore des difficultés

Notre équipe du service client est prête à vous aider ! Contactez un conseiller au 1-888-542-1799 ou cliquez sur le lien ci-dessous pour ouvrir la page de contact.
